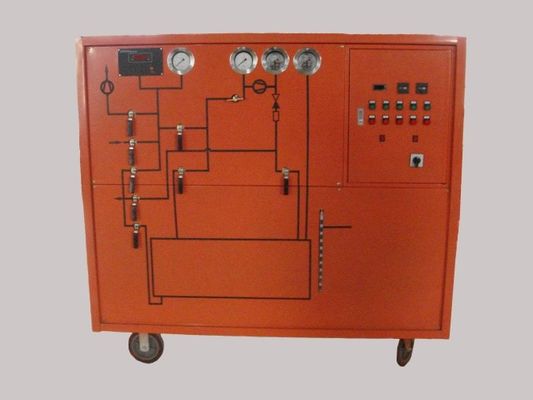

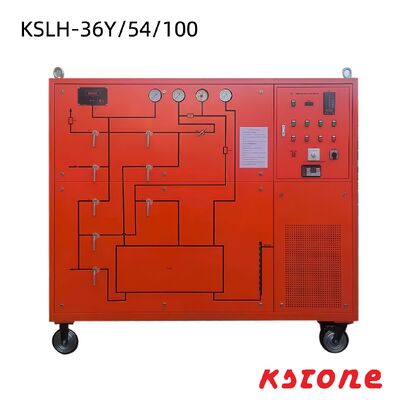

Fonctionnement manuel, dispositif de récupération SF6 de base, tension de travail triphasée 230V 60Hz

Fonctionnement manuel, dispositif de récupération SF6 de base, tension de travail triphasée 230V 60Hz

Les fréquences de fréquence de l'appareil doivent être inférieures ou égales à:

Convient pour les régions à 110V monophase telles que les États-Unis, le Canada, le Mexique, Cuba, le Panama, la Jamaïque, la Bolivie, l'Équateur, etc.

Convient pour 60 Hz

Principaux paramètres techniques de performance
1. Paramètres de performance du dispositif
Type: congelé liquéfié, refroidi à l'air, mobile poussé à la main
Température de l'environnement de travail -10 °C à 40 °C
La pression initiale (MPa) est de 0.8
La pression finale de récupération (MPa) ≤ 0.053
Temps requis pour un volume de 1 m3 (h/m3) * ≤ 0.5
Pression initiale (Pa) ≤ 133
La pression finale de gonflement (MPa) est 0.7
Temps requis pour un volume de 1 m3 (h/m3) ≤ 0.2
L'aspiration de 0,1 MPa à 133 Pa prend du temps (h/m3) * * ≤ 1.0
Vacuum ultime (Pa) ≤ 10
Vacuum maintenu à 133 Pa pendant 24 heures avec une valeur d'augmentation (Pa) ≤ 400
Taux annuel de fuite ≤ 1%
Contenu d'humidité SF6 après recyclage (PPM/V) * * * ≤ 60
Purification du gaz et teneur en huile (PPM/G) ≤ 10
Méthode de stockage: liquide
Pression de stockage (MPa) 8
Capacité (L) 100
Capacité de stockage du gaz (kg) 100
Méthode de régénération du filtre de séchage: régénération par activation par chauffage sous vide
Appareil électrique à trois phases à quatre fils 3 Φ 230 V
Puissance totale (kW) ≤ 10
Bruit dB (A) ≤ 75

2Paramètres de performance des principaux composants
Forme semi-close
Déplacement théorique en m3/h 18
Pression maximale des gaz d'échappement MPa 3.5
Pression d'échappement admissible MPa 3.0
Compresseur SF6
Pression minimale admissible d'aspiration KPa 53
Pression maximale admissible d'aspiration MPa 1.0
Température maximale des gaz d'échappement 130 °C
Puissance kW 2.2
Énergie électrique 3 Φ 230V 60Hz
Taux d'extraction L/s 15
Pompes à vide vide ultime Pa ≤ 15
Huile de réfrigération HD25
Puissance kW 2.2
Énergie électrique 3 Φ 230V 60Hz
Catégorie 2 de conteneurs
Pression de conception MPa 8
Température de conception du récipient 45 °C
Capacité du conteneur de stockage L 100
Capacité de stockage du conteneur de stockage kg 100

Paramètres de transport

Boîte en bois de fumigation
Dimensions: 1600 * 830 * 1200
Poids brut: 570 kg
