Système de récupération, d'aspiration et de remplissage de gaz SF6 entièrement automatique

Liquéfaction à haute pression · Compresseur sans huile · Contrôle automatique PLC · Séchage et filtration régénérative

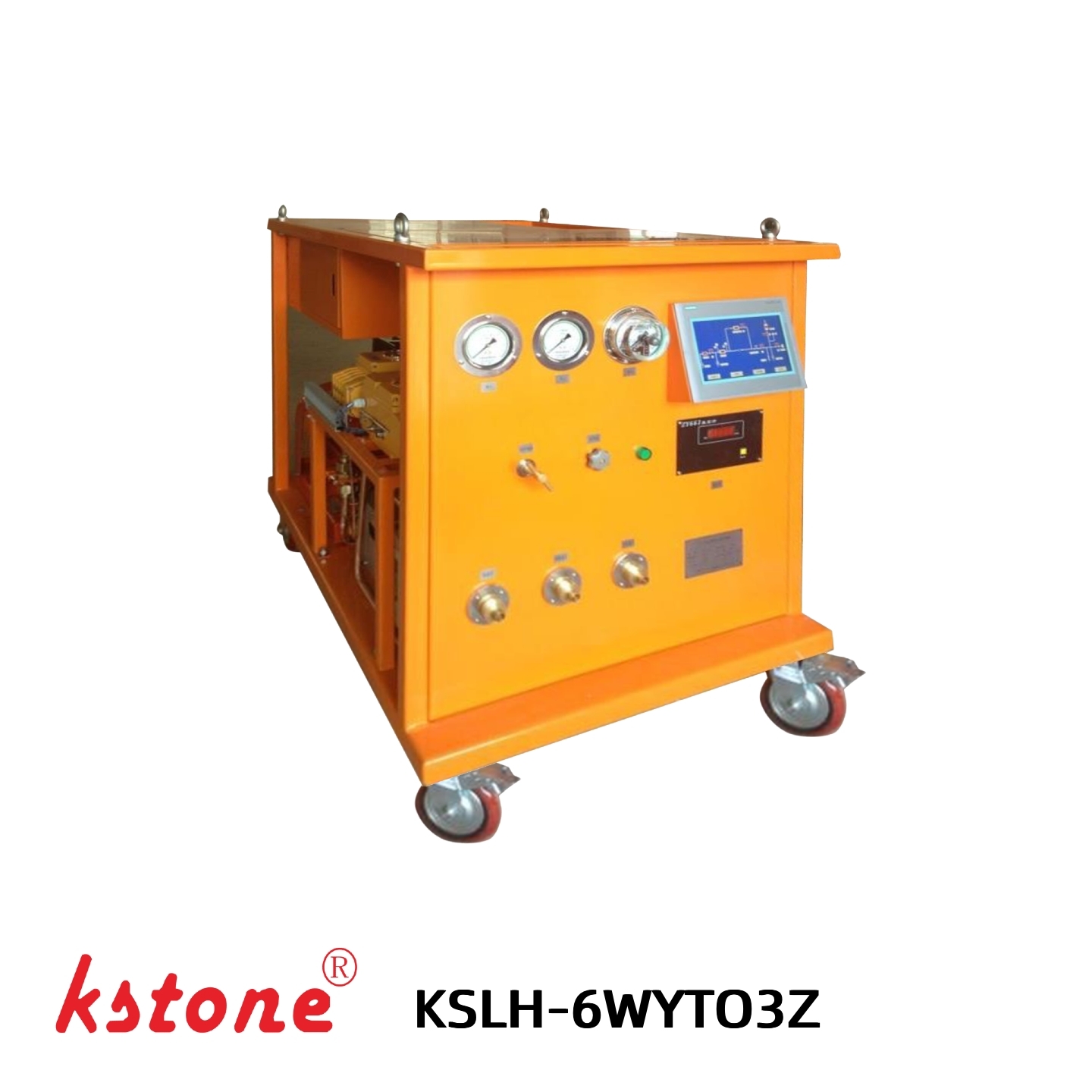

LeKSLH-6WYTO3Z Système de récupération, d'aspiration et de remplissage de gaz SF6 entièrement automatiqueest une unité mobile de traitement du gaz SF6 conçue pour la récupération, la liquéfaction à haute pression, l'évacuation sous vide et le remplissage du gaz SF6 utilisé dans les SIG,les disjoncteurs et autres équipements électriques isolés par SF6.

Le système combine uneCompresseur SF6 sans huile de 6 m3/h, technologie de liquéfaction à haute pression,Pompes à vide de 25 m3/h, séchage et filtration régénérative, un écran tactile PLC de 10 pouces et un système de pesage externe en une seule unité intégrée.

Avec une commande entièrement automatique, un fonctionnement refroidi à l'air et une conception de chariot mobile, le KSLH-6WYTO3Z convient à la fois aux fabricants d'équipements électriques et aux applications de maintenance et d'entretien SF6 sur site.

Principales caractéristiques

Contrôle PLC entièrement automatique

Le KSLH-6WYTO3Z est équipé d'unÉcran tactile PLC de 10 poucespour le contrôle et le suivi centralisés.

L'écran tactile affiche le processus de fonctionnement et les paramètres clés, aidant les opérateurs à gérer les opérations de récupération, d'évacuation et de remplissage du SF6 avec moins d'intervention manuelle.

• Écran tactile PLC de 10 pouces
• Contrôle automatique des processus
• Affichage de l'état de fonctionnement en temps réel
• Réglage et surveillance des paramètres
• Affichage de la pression en mbar et en bar

SF6 à haute pression liquéfaction

Le système utilise unconception de liquéfaction à haute pressionpour récupérer le gaz SF6 et le liquéfier afin de le stocker efficacement dans une bouteille externe.

La pression de décharge maximale du compresseur SF6 sans huile atteint50 bar, fournissant une pression suffisante pour la liquéfaction SF6 à haute pression.

SF6 gaz → compression → filtration et séchage → liquéfaction à haute pression → bouteille de stockage

Compresseur SF6 sans huile

Le système utilise unun compresseur SF6 sans huileavec un déplacement théorique de6 m3/het une pression de décharge maximale de50 bar.

La conception de compression sans huile empêche l'huile de lubrification de pénétrer dans le circuit de gaz SF6 pendant la récupération.

Ceci est particulièrement approprié pour les applications où le maintien de la qualité du gaz SF6 récupéré est important.

Séchage et filtration régénérative

Un système intégré de séchage et de filtration contribue à réduirecontamination par l'humidité et les particulespendant la récupération du gaz SF6.

Le filtre de séchage utiliseRégénération par activation de chauffage sous vide, permettant la régénération et la réutilisation du filtre.

Le système est conçu pour atteindre un niveau d'humidité SF6 récupéré de:

≤ 60 ppm/V

Système de pesée externe

Le système de pesage externe offre une plage de pesage deNombre total de produits.

Les opérateurs peuvent surveiller le poids du cylindre directement à travers l'écran tactile et utiliser:

• Poids de taré
• Affichage du poids en temps réel
• Arrêt automatique

Cela permet à l'opérateur de contrôler la quantité de gaz SF6 transférée pendant le remplissage et aide à prévenir le surchargement.

Évacuation sous vide profond

Le système est équipé d'unPompes à vide de 25 m3/havec un vide ultime de≤ 1 mbar.

Le système à vide peut être utilisé pour évacuer l'air et l'humidité des équipements SF6 avant le remplissage du gaz.

Le vide ultime spécifié du système de vide global peut atteindre:

≤1 mbar

Conception mobile et refroidie à l'air

KSLH-6WYTO3Z adopte uneconception refroidie par air, éliminant le besoin d'une source externe d'eau de refroidissement.

La structure mobile du chariot est équipée de roues pivotantes et fixes pour un déplacement et un positionnement pratiques pendant le service de terrain.

Le système est donc adapté pour:

• Maintenance des sous-stations
• Service des SIG
• Maintenance des disjoncteurs
• Récupération de gaz SF6 dans le champ
• Installation de matériel électrique

Qu'est-ce qu'un système de récupération de gaz SF6?

UneSystème de récupération de gaz SF6est un équipement spécialisé utilisé pour récupérer, stocker et réutiliser en toute sécurité l'hexafluorure de soufre (SF6) provenant d'équipements électriques lors de l'entretien, de l'installation et de la maintenance.

Le SF6 est largement utilisé comme matériau isolant et d'extinction d'arc dans:

• Appareils de commutation isolés par gaz (SIG)
• Disjoncteurs SF6
• Les lignes isolées au gaz (GIL)
• Appareils électriques à haute tension
• Équipement de sous-station

Pendant la maintenance, le gaz SF6 doit être récupéré plutôt que rejeté directement dans l'atmosphère.

Un système complet de traitement des gaz SF6 peut effectuer plusieurs opérations essentielles, notamment:

Récupération → Filtrage et séchage → Liquéfaction → Entreposage → Évacuation sous vide → Remplissage

Le KSLH-6WYTO3Z intègre ces fonctions de base dans un seul système mobile.

Comment fonctionne KSLH-6WYTO3Z

1SF6 Récupération de gaz

Le gaz SF6 est extrait de l'équipement électrique et transféré au système de récupération.

LeCompresseur SF6 sans huile de 6 m3/hcomprime le gaz récupéré.

2. Séchage et filtration

Au cours du processus de récupération, le gaz passe par le système intégré de séchage et de filtration.

Le système aide à éliminer:

• Humectation
• Particules solides

Le filtre de séchage régénératif peut être activé par chauffage sous vide pour une utilisation répétée.

3. Liquéfaction à haute pression

Le gaz SF6 comprimé est ensuite pressurisé pour une liquéfaction à haute pression.

Le SF6 liquéfié peut ensuite être transféré dans une bouteille de stockage externe.

4Évacuation sous vide

Après l'entretien ou avant le remplissage, le système de vide évacue l'air et les gaz résiduels de l'équipement électrique.

La pompe à vide fournit une vitesse de pompage de:

25 m3/h

avec un vide ultime de:

≤ 1 mbar

5. SF6 Remplissage de gaz

Une fois l'équipement évacué, le gaz SF6 peut être transféré de la bouteille de stockage dans l'équipement électrique.

Le système de pesée externe surveille en permanence le poids de la bouteille.

La fonction d'arrêt automatique peut arrêter le processus de remplissage selon les conditions de fonctionnement prédéfinies.

Spécifications techniques

Caractéristiques des principaux composants

Contrôle et suivi

Écran tactile PLC de 10 pouces

L'écran tactile PLC intégré de 10 pouces fournit une interface centralisée pour l'exploitation et la surveillance du système de manutention de gaz SF6.

Interface principale

L'interface principale fournit un aperçu du processus de fonctionnement et de l'état du système.

Interface des paramètres

L'interface de réglage permet aux opérateurs de configurer les paramètres de fonctionnement et les fonctions de commande.

Page opérationnelle

La page d'exploitation fournit des informations en temps réel lors de la récupération, de l'évacuation sous vide et du remplissage du SF6.

Applications

Maintenance des SIG

Le KSLH-6WYTO3Z peut être utilisé pour la récupération de gaz SF6, l'évacuation sous vide et le remplissage lors de l'inspection et de la maintenance du SIG.

SF6 Maintenance des disjoncteurs

Le système prend en charge les opérations de récupération et de remplissage de SF6 lors de l'entretien et de l'entretien des disjoncteurs.

Maintenance de la sous-station

La conception mobile refroidie à l'air rend l'unité adaptée au traitement du gaz SF6 sur site dans les sous-stations.

Installation de matériel électrique

Le système à vide peut évacuer l'air et les gaz résiduels avant le remplissage du SF6 pendant l'installation et la mise en service.

SF6 Stockage et recyclage des gaz

Le SF6 récupéré peut être liquéfié à haute pression et transféré dans des bouteilles externes pour un stockage temporaire et une réutilisation ultérieure.

Il y a une différence entre le KSLH-6WYTO3Z et le DILO Piccolo L030R02

Une alternative pratique au DILO pour le traitement du gaz SF6

Vous cherchez une alternative au DILO Piccolo L030R02?
Le KSLH-6WYTO3Z fournit une solution intégrée comparable pour la récupération, la liquéfaction, l'évacuation sous vide et le remplissage de gaz SF6,tout en offrant un compresseur sans huile de plus grande capacité et un écran tactile PLC de 10 pouces avec fonctionnement entièrement automatique.

KSTONE fournit des configurations flexibles pour les clients à la recherche d'une alternative aux chariots de service DILO SF6, y compris la capacité personnalisée du compresseur, la configuration des bouteilles de stockage,Fonctions d'alimentation et de commande.

Accessoires standard

DN8 SF6 tuyau de remplissage

• Longueur: 3 m
• Connexion: G5/8
• Une extrémité conçue pour être raccordée à la bouteille SF6

DN20 tuyau à haute pression

• Quantité: 2 pièces
• Longueur: 5 m chacune
• Équipé de vannes d'autocollant DN20

Manuel d'utilisation

• Manuel d'utilisation en anglais
• Manuel d'utilisation chinois

Conçu pour le service SF6 sur site

Le KSLH-6WYTO3Z combine les principales fonctions requises pour la maintenance des équipements SF6 dans une unité mobile intégrée.

Récupération

Récupération efficace du gaz SF6 provenant des équipements électriques.

Filtration et séchage

Réduction de l'humidité et de la contamination par les particules lors de la récupération du gaz.

L'eau est liquéfiée.

Liquéfaction à haute pression pour un stockage efficace de SF6.

Évacuation

Évacuation sous vide avant remplissage du SF6.

Remplissage

Remplissage SF6 contrôlé avec pesage extérieur de la bouteille.

Pourquoi choisir KSTONE KSLH-6WYTO3Z?

01. Compression SF6 sans huile

Aide à minimiser la contamination par l'huile dans le circuit de gaz SF6.

02. Liquéfaction à haute pression

Permet une récupération et une liquéfaction efficaces du gaz SF6 pour le stockage.

03Filtre de séchage régénératif

La régénération par chauffage sous vide permet une utilisation répétée du filtre de séchage.

04Opération entièrement automatique.

La commande basée sur un PLC simplifie les opérations de récupération, d'aspiration et de remplissage du SF6.

05. Pese intégrée

Système de pesée externe de 0 ‰ 120 kg avec fonction de taré et d'arrêt automatique.

06. Conception refroidie à l' air

Aucune source externe d'eau de refroidissement n'est requise.

07. Structure mobile

Les roues tournantes et fixes facilitent le déplacement et le positionnement lors de la prédication.

08Fonctions de service SF6 intégrées

La récupération, le séchage et la filtration, la liquéfaction, l'évacuation du vide et le remplissage sont intégrés dans un seul système.

Flux de travail de service SF6 typique

01

Connectez l'équipement SF6 et la bouteille de stockage au système.

↓

02 Récupérer

Récupérer le gaz SF6 à l'aide du compresseur sans huile.

↓

03 Filtre et séche

Réduire l'humidité et la contamination par les particules.

↓

04 Liquéfier et conserver

Liquider le SF6 récupéré sous haute pression et le transférer dans la bouteille de stockage.

↓

05

Évacuez l'équipement électrique avant de le recharger.

↓

06 Remplissage

Remplir le gaz SF6 tout en surveillant le poids de la bouteille par le système de pesage externe.

Questions fréquemment posées

Dans quels cas le KSLH-6WYTO3Z est-il utilisé?

KSLH-6WYTO3Z est un système de traitement de gaz SF6 entièrement automatique conçu pour la récupération de gaz SF6, la liquéfaction à haute pression, l'évacuation sous vide et le remplissage de SIG,les disjoncteurs et autres équipements électriques isolés par SF6.

Le compresseur SF6 est-il sans huile?

Oui, le système utilise un dédiéCompresseur SF6 sans huile de 6 m3/havec une pression de décharge maximale de 50 bar.

Le système nécessite-t-il de l'eau de refroidissement?

Le numéro KSLH-6WYTO3Z utilise une conception refroidie par air et ne nécessite pas de source d'eau de refroidissement externe.

Le système peut-il arrêter de se remplir automatiquement?

Le système de pesage externe de 120 kg prend en charge la pesée de la tare et l'arrêt automatique.

Quelle est la capacité de la pompe à vide?

La pompe à vide a une vitesse de pompage25 m3/het un vide ultime de≤ 1 mbar.

Le filtre de séchage peut-il être régénéré?

Le filtre de séchage utiliseRégénération par activation de chauffage sous vide, permettant une régénération et une utilisation répétées.

Quels gaz le système peut-il gérer?

Le KSLH-6WYTO3Z est spécialement conçu pourApplications de traitement des gaz SF6.

Le système peut-il être personnalisé?

KSTONE fournit des solutions de manutention de gaz SF6 personnalisées en fonction de la configuration de l'équipement, des exigences en matière de bouteilles de stockage, de l'alimentation électrique et des conditions d'application.

Demandez un devis pour KSLH-6WYTO3Z

Je cherche unSystème de récupération de gaz SF6 entièrement automatiquepour l'entretien des SIG, des disjoncteurs ou des sous-stations?

KSTONE peut fournir des équipements de récupération, d'aspiration et de remplissage de gaz SF6 avec des configurations personnalisées en fonction de votre application.

Contactez KSTONE pour les spécifications techniques, les devis et les options de personnalisation.
