Système de traitement de gaz SF6 de grande capacité conçu pour la récupération, le stockage, le pompage sous vide, le remplissage et le traitement

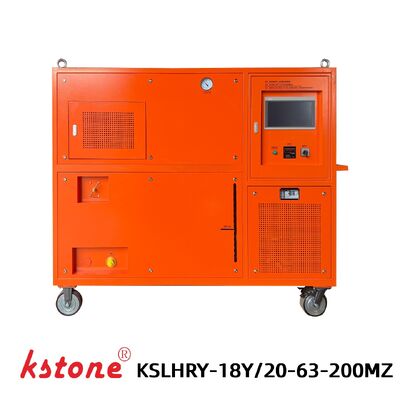

KSLHRY-18Y/20-63-200MZ(415V) Dispositif de récupération de gaz SF6

Système de récupération de gaz SF6 par liquéfaction haute pression avec réservoir de stockage de 600 L

LeKSTONE KSLHRY-18Y/20-63-200MZ(415V) Dispositif de récupération de gaz SF6est un système de manutention de gaz SF6 robuste conçu pour la récupération, le stockage, le pompage sous vide, le remplissage et le traitement du gaz hexafluorure de soufre (SF6) provenant du SIG, des disjoncteurs et d'autres équipements électriques isolés au SF6.

Utiliser unprocédé de récupération par liquéfaction à haute pression, le système comprime le SF6 à haute pression et le convertit sous forme liquide pour un stockage efficace. Il intègre un compresseur SF6, une pompe à vide, un réservoir de stockage de 600 L, un système de filtration et un système de séchage dans une seule unité mobile.

AvecContrôle par écran tactile PLC, refroidissement par air et une capacité de stockage de 600 L, ce système de récupération de gaz SF6 convient aux fabricants d'équipements électriques, aux sous-stations, aux services publics d'électricité et aux applications de maintenance SF6 nécessitant une manipulation de gaz de grande capacité.

Principales fonctionnalités

Récupération par liquéfaction à haute pression

Le compresseur SF6 utilise une technologie de liquéfaction à haute pression pour convertir le SF6 récupéré sous forme liquide pour un stockage et un remplissage efficaces des bouteilles.

Capacité de stockage de 600 L SF6

L'intégréCuve de stockage 600Lprend en charge le stockage du SF6 gazeux et liquide et fournit une capacité suffisante pour les opérations de récupération du SF6 à grande échelle.

Manipulation multifonctionnelle du gaz SF6

Un système intègre :

• Récupération du gaz SF6
• Stockage de gaz SF6
• Pompage sous vide
• Remplissage de gaz SF6
• Remplissage de bouteilles de SF6
• Filtration des gaz
• Séchage au gaz

Contrôle automatique par API

L'interface à écran tactile PLC fournit un système de contrôle intuitif avec des modes de fonctionnement dédiés pour le pompage sous vide, la récupération, le remplissage et le remplissage de bouteilles.

Système de séchage auto-régénératif

Le filtre de séchage intégré utiliserégénération par activation du chauffage sous vide, permettant au système de séchage d'être régénéré pour un fonctionnement répété.

Conception refroidie par air et mobile

Le système utilise un refroidissement par air et ne nécessite pas de source d'eau externe, ce qui le rend adapté aux opérations de service et de maintenance sur le terrain.

Traitement du gaz SF6

Pendant le processus de récupération, le système de filtration et de séchage intégré aide à éliminer l'humidité etparticules solidesà partir du gaz SF6 récupéré.

Fonctions principales

Récupération et stockage du gaz SF6

Le système récupère le gaz SF6 des équipements électriques et le stocke dans le réservoir de stockage intégré de 600 L. La liquéfaction à haute pression améliore l’efficacité du stockage.

Pompage sous vide

Une pompe à vide dédiée est prévue pour évacuer les équipements électriques SF6 avant le remplissage en gaz ou la mise en service.

Remplissage de gaz SF6

Le SF6 stocké peut être retransféré vers l’appareillage via le système de remplissage. La pression de remplissage peut être contrôlée via le réducteur de pression.

Remplissage de cylindre SF6

Le compresseur haute pression permet de transférer le SF6 récupéré dans des cylindres de SF6 externes.

Le remplissage des bouteilles de SF6 est une opération technique et ne doit être effectué que par du personnel formé suivant les procédures de sécurité applicables.

Filtration et séchage

Le circuit de récupération intègre une filtration et un système de séchage régénératif pour aider à maintenir la qualité du SF6 récupéré pendant la manipulation.

Spécifications techniques

Paramètre	Spécification
Modèle	KSLHRY-18Y/20-63-200MZ(415V)
Taper	Liquéfaction haute pression, refroidie par air, mobile
Température ambiante	-10°C à 40°C
Pression initiale de récupération	≤ 10 bars
Pression finale de récupération	≤ 0 MPa
Pression initiale de remplissage	≤ 133 Pa
Pression finale de remplissage	≤ 10 bars
Vide ultime	≤ 2 × 10⁻³ mbar
Taux de fuite annuel	≤ 0,5%
Humidité SF6 récupérée	≤ 60 ppm/V
Teneur en huile SF6 récupérée	0 ppm
Mode de stockage	Gaz / Liquide
Pression du réservoir de stockage	50 barres
Volume du réservoir de stockage	600 litres
Capacité de stockage de liquides	600 kg
Méthode de liquéfaction	Liquéfaction à haute pression
Régénération du filtre de séchage	Régénération d'activation du chauffage sous vide
Alimentation	Triphasé, 415 V, 50 Hz
Puissance totale	≤ 15 kW
Niveau de bruit	≤ 75 dB(A)
Poids de l'équipement	≤ 600kg

Compresseur SF6

Paramètre	Spécification
Type de compresseur	Piston refroidi par air
Déplacement théorique	6 m³/h
Pression de décharge maximale	30 barres
Pression de décharge admissible	28 barres
Pression d'aspiration minimale autorisée	50 mbars
Pression d'aspiration maximale autorisée	5 barres
Température maximale d'échappement	130°C
Puissance du compresseur	2,2 kW

Pompe à vide

Paramètre	Spécification
Vitesse de pompage	40 m³/h
Vide ultime	≤ 0,1 mbar
Pouvoir	2,2 kW

Réservoir de stockage

Paramètre	Spécification
Catégorie de conteneur	Type II
Pression de conception	39 barres
Température de conception	100°C
Volume	600 litres
Capacité de stockage de liquides	600 kg

Principe de fonctionnement

Le KSLHRY-18Y/20-63-200MZ(415V) combine unCompresseur SF6, pompe à vide, cuve de stockage, système de filtration, système de séchage, vannes et instruments de mesure.

Lors de la récupération du SF6, le compresseur augmente la pression du gaz récupéré. Sur la base des caractéristiques pression-température du SF6, le gaz est liquéfié dans des conditions à haute pression et stocké dans un récipient de stockage de 600 L.

En même temps, le système de filtration et de séchage aide à éliminerhumidité et particules solideslors de la manipulation du gaz.

Le système peut ensuite utiliser le SF6 stocké pour le remplissage de gaz ou transférer le SF6 dans des bouteilles externes via le circuit de remplissage haute pression.

Contrôle automatique par API

Le système de contrôle à écran tactile PLC fournit des modes de fonctionnement dédiés pour différentes procédures de manipulation du SF6.

Modes de fonctionnement automatiques

• Pompage sous vide
• Récupération SF6
• Remplissage SF6
• Remplissage du réservoir de stockage au cylindre
• Récupération de pipeline de cylindres

Le système fournit également une interface de commande manuelle pour le contrôle individuel des vannes et des composants lors de la mise en service et de la maintenance.

Le KSLHRY-18Y/20-63-200MZ(415V) convient à la manipulation du gaz SF6 pendant :

• Installation et mise en service du SIG
• Maintenance du SIG
• Entretien du disjoncteur SF6
• Entretien des sous-stations
• Fabrication d'équipements électriques SF6
• Récupération et stockage du gaz SF6
• Remplissage de bouteilles de SF6
• Remplacement et révision de matériel électrique

Il est particulièrement adapté aux applications nécessitantStockage SF6 de grande capacité et fonctions complètes de gestion du gaz.

Le forfait standard comprend :

• 1 × dispositif de récupération de gaz SF6
• 1 × manuel d'utilisation
• 1 × Certificat de Conformité
• 1 × 5 m de tuyau tressé en fil d'acier double couche avec connecteur auto-obturant DN20 et connecteur de robinet à bille cylindrique
• 1 × 10 m de tuyau en caoutchouc tressé en fil d'acier double couche avec connecteurs auto-obturants DN20
• 10 × M27 × 1,5 joints d'étanchéité
• 10 × M36 × 2 joints d'étanchéité
• Adaptateur de filetage femelle 1 × M36 × 2 vers filetage mâle M27 × 1,5
• 1 × clé
• 1 × housse imperméable

Les tuyaux, connecteurs et adaptateurs peuvent également être personnalisés en fonction de l'interface de l'équipement SIG, disjoncteur ou SF6 du client.

KSTONE est spécialisé dansÉquipements de récupération, de manipulation, de test et de traitement du gaz SF6pour les applications de transport et de distribution d’énergie.

Nos systèmes de récupération de gaz SF6 sont conçus pour différentes capacités d'équipement et exigences de fonctionnement, des unités de récupération portables aux systèmes de service automatiques SF6 de grande capacité.

Pour les projets nécessitant des configurations personnalisées, KSTONE peut fournir des solutions basées sur :

• Capacité de gaz SF6
• Vitesse de récupération
• Volume du réservoir de stockage
• Alimentation
• Exigences en matière de vide
• Exigences de remplissage de gaz
• Interfaces SIG et disjoncteur
• Fonctionnement automatique ou manuel

Contactez KSTONE pour discuter de vos besoins en matière de récupération de gaz SF6.

Pour une solution complète de manipulation du gaz SF6, vous pourriez également être intéressé par :

Systèmes de récupération de gaz SF6
Explorez différentes configurations de récupération, de mise sous vide, de remplissage et de stockage.

Analyseurs de gaz SF6
Mesurez la pureté du SF6, l'humidité et les produits de décomposition après maintenance ou récupération de gaz.

Détecteurs de fuites SF6
Localisez les fuites de SF6 des SIG, des disjoncteurs, des vannes et autres équipements SF6.

Systèmes de pompage sous vide SF6
Solutions de vide dédiées à l’évacuation des équipements électriques SF6.

Équipement de mélange et de chargement de gaz SF6/N₂
Pour les applications nécessitant un mélange et un remplissage contrôlés de gaz SF6/N₂.

Il est conçu pour récupérer, stocker, aspirer, remplir et manipuler le gaz SF6 provenant des GIS, des disjoncteurs et autres équipements électriques isolés au SF6.

Le système est équipé d'unCuve de stockage de 600Lavec une capacité de stockage de liquide déclarée allant jusqu'à 600 kg.

Oui. Le système utilise le compresseur de SF6 haute pression pour transférer le SF6 récupéré dans des cylindres externes.

Non, il utilise unrefroidi par airconception et ne nécessite pas de source d’eau externe.

Oui. Le système utilise une commande par écran tactile PLC et propose des modes de fonctionnement automatiques pour le pompage sous vide, la récupération, le remplissage et le remplissage des bouteilles.

Oui. Les tuyaux, adaptateurs et connecteurs peuvent être configurés en fonction de l'interface SIG ou disjoncteur du client.

La configuration standard utiliseAlimentation triphasée 415 V, 50 Hz.

À la recherche d'unSystème de récupération de gaz SF6 600Lpour la maintenance SIG, l'entretien des disjoncteurs ou les applications de sous-stations ?

Envoyez-nous la tension de votre équipement, la quantité de gaz SF6, la capacité de stockage requise, l'alimentation électrique et l'interface de connexion. KSTONE peut recommander une configuration de récupération et de traitement du gaz SF6 adaptée à votre application.

Modèle : KSLHRY-18Y/20-63-200MZ(415V)

Contactez KSTONE pour les spécifications techniques, un devis et une configuration personnalisée.
