Chariot de service SF6 entièrement automatique pour la récupération, le vide et la charge
| Lieu d'origine | Shanghai |
|---|---|
| Nom de marque | KSTONE |
| Certification | ISO-9001 |
| Numéro de modèle | KSLH-30WY/20-63-300MZ |
| Document | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Quantité de commande min | 1 |
| Prix | $40000-$50000 |
| Détails d'emballage | boîte de carton de boîte en bois |
| Délai de livraison | Oui |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 100 unités par an |
Détails sur le produit
| Pression initiale de récupération | 0,8 MPa | Pression finale de récupération | ≤1kPa |
|---|---|---|---|
| Temps de récupération par 1 m³ | ≤0,3 h/m³ | Vide ultime | ≤10 Pa |
| Rétention sous vide | Augmentation ≤ 400 Pa après 24 h à partir de 133 Pa | Volume du récipient de stockage | 300 L |
| Mettre en évidence | chariot de service SF6 entièrement automatique,système de récupération SF6 avec mise sous vide,chariot de charge SF6 pour service |
||
Description de produit
Chariot de service SF6 entièrement automatique pour récupération, mise sous vide, charge et stockage – KSLH-30WY/20-63-300MZ
Système intégré de récupération, mise sous vide, charge, stockage et séchage de gaz SF6 avec réservoir de stockage de 300 L
Présentation du produit

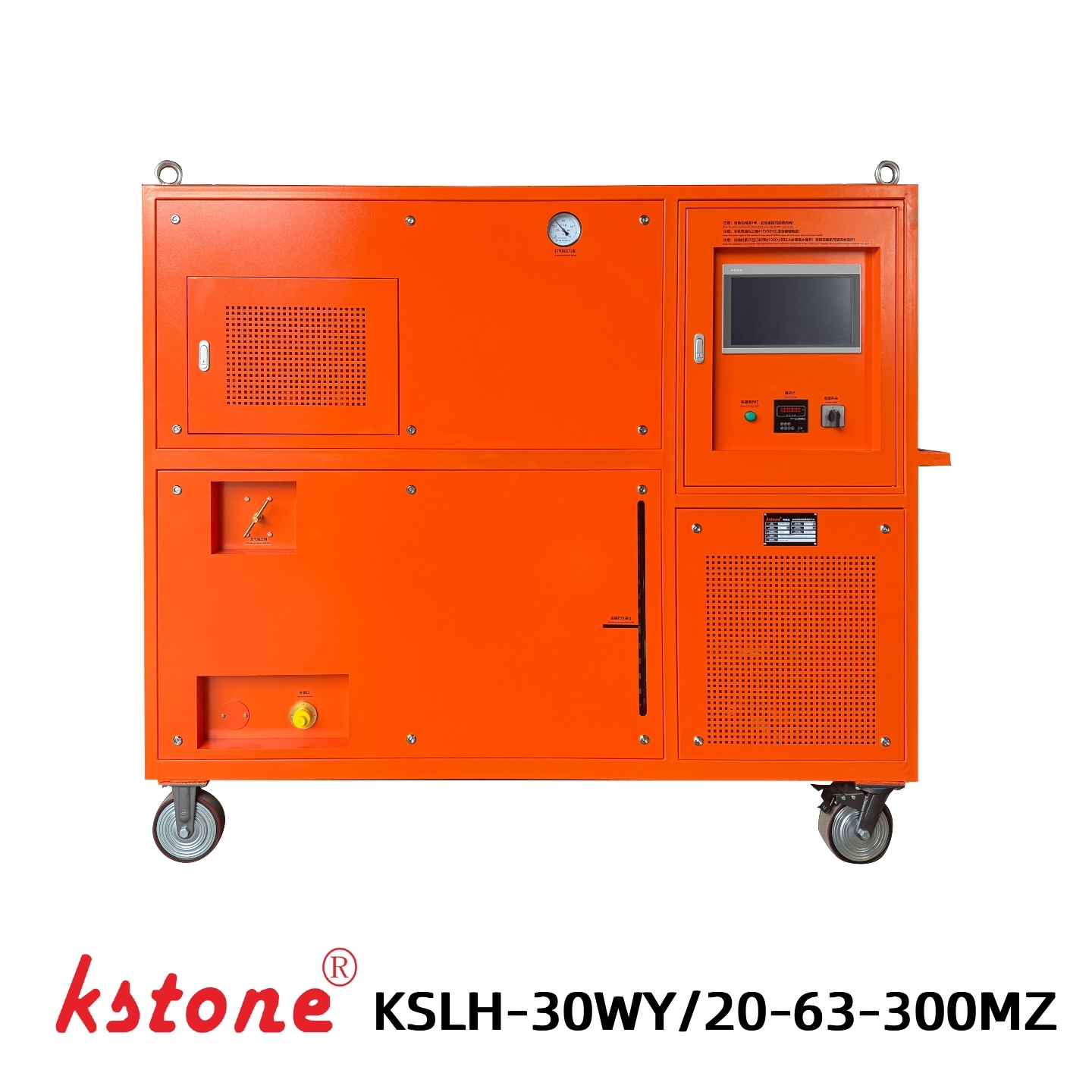

Le Chariot de service entièrement automatique SF6 KSLH-30WY/20-63-300MZ est un système intégré de manipulation de gaz SF6 conçu pour la récupération, la mise sous vide, la charge, le stockage, le remplissage de bouteilles et le séchage du gaz SF6 lors de la fabrication, de l'installation, de la mise en service et de la maintenance d'équipements électriques SF6.
Le système adopte un principe de liquéfaction à haute pression. Lors de la récupération du SF6, le gaz est comprimé à une pression plus élevée et liquéfié pour un stockage ou un transfert efficace dans des bouteilles de gaz. Un système de filtration et de séchage intégré aide à éliminer l'humidité et les contaminants du gaz SF6 récupéré.
Équipé d'un système de contrôle à écran tactile PLC, le chariot de service offre des modes de fonctionnement automatiques pour la mise sous vide, la récupération de SF6, la charge équilibrée et la charge assistée par compresseur. Le flux du processus et l'état de fonctionnement peuvent être affichés directement sur l'écran tactile, simplifiant l'opération et réduisant l'intervention manuelle.
Le système utilise une conception refroidie par air et une configuration mobile à pousser à la main, permettant un fonctionnement sans source d'eau externe.
Avec un réservoir de stockage de 300 L, un compresseur SF6 de 30 m³/h et une pompe à vide de 63 m³/h, le KSLH-30WY/20-63-300MZ convient aux applications professionnelles de manipulation de gaz SF6 impliquant des GIS, des disjoncteurs et d'autres équipements électriques isolés au SF6.
Caractéristiques principales
Contrôle PLC entièrement automatique
Le système de contrôle PLC intégré fournit des modes de fonctionnement automatiques pour la mise sous vide, la récupération, la charge équilibrée et la charge assistée par compresseur. Le flux du processus et les paramètres de fonctionnement sont affichés sur l'écran tactile.
Liquéfaction SF6 à haute pression
Le système utilise une technologie de liquéfaction à haute pression pour convertir le gaz SF6 récupéré en liquide pour un stockage efficace, améliorant l'efficacité de la récupération et réduisant les exigences de volume de stockage.
Récupération, mise sous vide et charge SF6 intégrées
Un chariot de service combine plusieurs fonctions essentielles de manipulation de SF6, notamment la récupération de gaz, l'évacuation sous vide, la charge, le stockage et le remplissage de bouteilles.
Réservoir de stockage SF6 de 300 L
Le réservoir de stockage intégré a un volume nominal de 300 L et une capacité de stockage de SF6 liquide allant jusqu'à 300 kg, fournissant un stockage à bord pendant les opérations de service.
Système de vide de haute capacité
Le système est équipé d'une pompe à vide de 63 m³/h avec un vide ultime de ≤10 Pa pour l'évacuation des équipements électriques SF6 avant la charge de gaz.
Séchage et purification du gaz
Un système de filtration et de séchage est intégré au processus de récupération du SF6. Le filtre déshydratant auto-régénérant utilise une régénération par activation par chauffage sous vide, aidant à maintenir les performances de séchage du système.
Conception mobile refroidie par air
La configuration refroidie par air élimine le besoin d'une source d'eau externe. La structure mobile à pousser à la main permet de déplacer facilement le chariot de service dans les zones de service et de maintenance.
Fonctions principales
- Récupération entièrement automatique du gaz SF6
- Évacuation sous vide SF6
- Charge de gaz SF6
- Charge à pression équilibrée
- Charge assistée par compresseur
- Stockage de gaz SF6
- Remplissage de bouteilles SF6
- Filtration du gaz SF6
- Séchage du gaz SF6
- Purification du gaz SF6
- Filtration déshydratante auto-régénérante
- Contrôle à écran tactile PLC
Applications
Le KSLH-30WY/20-63-300MZ est conçu pour les opérations de manipulation de gaz SF6 associées à la fabrication, à l'installation, à la mise en service et à la maintenance d'équipements électriques.
Maintenance GIS
Le système peut être utilisé pour récupérer le SF6 avant la maintenance GIS et évacuer l'équipement avant de le recharger en gaz SF6.
Disjoncteurs SF6
Convient pour la récupération, la mise sous vide et la charge de gaz SF6 lors de l'installation, de la maintenance et de la réparation des disjoncteurs.
Fabrication d'équipements électriques SF6
Les fonctions intégrées de récupération, de mise sous vide et de charge rendent le système adapté à la manipulation de gaz SF6 pendant la production et l'assemblage d'équipements électriques isolés au SF6.
Installation et mise en service d'équipements
Le chariot de service peut être utilisé pour l'évacuation sous vide et le remplissage de SF6 lors de l'installation et de la mise en service de GIS et d'autres équipements isolés au SF6.
Récupération et stockage de gaz SF6
Le SF6 récupéré peut être liquéfié et stocké dans le réservoir de stockage intégré de 300 L ou transféré dans des bouteilles de gaz.
Réutilisation et traitement du gaz SF6
Le système de filtration et de séchage aide à conditionner le gaz SF6 récupéré avant son stockage ou sa réutilisation ultérieure, en fonction de la qualité du gaz et des exigences de l'application.
Spécifications techniques
Performances du système
| Paramètre | Spécification |
|---|---|
| Modèle | KSLH-30WY/20-63-300MZ |
| Type de système | Entièrement automatique, liquéfaction à haute pression, refroidi par air, mobile |
| Température ambiante de fonctionnement | -10°C à 40°C |
| Pression initiale de récupération | 0,8 MPa |
| Pression finale de récupération | ≤1 kPa |
| Temps de récupération par 1 m³ | ≤0,3 h/m³ |
| Pression initiale de charge | ≤133 Pa |
| Pression finale de charge | 0,7 MPa |
| Temps de charge par 1 m³ | ≤0,15 h/m³ |
| Temps de mise sous vide | ≤0,45 h/m³ de 0,1 MPa à 133 Pa |
| Vide ultime | ≤10 Pa |
| Maintien du vide | Augmentation ≤400 Pa après 24 h à partir de 133 Pa |
| Taux de fuite annuel | ≤0,5% |
| Teneur en humidité du SF6 récupéré | ≤60 ppm/V |
| Méthode de stockage | Liquide |
| Pression de stockage | 3,9 MPa |
| Volume du réservoir de stockage | 300 L |
| Capacité de stockage liquide | 300 kg |
| Méthode de liquéfaction | Liquéfaction à haute pression |
| Régénération du déshydratant | Activation par chauffage sous vide |
| Alimentation électrique | 3 phases, 4 fils, 415 V, 50 Hz |
| Puissance totale | ≤18 kW |
| Niveau sonore | ≤75 dB(A) |
| Poids de l'équipement | ≤1 000 kg |
Compresseur SF6
Le KSLH-30WY/20-63-300MZ est équipé d'un compresseur SF6 semi-hermétique refroidi par air conçu pour la récupération et la liquéfaction de SF6 à haute pression.
| Paramètre | Spécification |
|---|---|
| Type de compresseur | Semi-hermétique, refroidi par air |
| Déplacement théorique | 30 m³/h |
| Pression de refoulement maximale | 5 MPa |
| Pression de refoulement admissible | 4,7 MPa |
| Pression d'aspiration minimale admissible | 53 kPa |
| Pression d'aspiration maximale admissible | 0,3 MPa |
| Température de refoulement maximale | 130°C |
| Puissance | 11 kW |
| Alimentation électrique | 3 phases, 415 V, 50 Hz |
Système de pompage à vide
Le système intègre un système de pompage à vide de haute capacité pour l'évacuation des équipements électriques SF6 avant la charge de gaz.
| Paramètre | Spécification |
|---|---|
| Vitesse de pompage | 63 m³/h |
| Vide ultime | ≤10 Pa |
| Huile de lubrification | PRO100 |
| Puissance | 2,2 kW |
| Alimentation électrique | 3 phases, 415 V, 50 Hz |
Pompe à vide sans huile
Une pompe à vide sans huile supplémentaire est intégrée au système.
| Paramètre | Spécification |
|---|---|
| Vitesse de pompage | 20 m³/h |
| Vide ultime | ≤10 Pa |
| Huile de lubrification | Aucune |
| Puissance | 3 kW |
| Alimentation électrique | 3 phases, 415 V, 50 Hz |
Réservoir de stockage SF6
Le réservoir de stockage intégré permet de stocker le SF6 récupéré sous forme liquide après le processus de liquéfaction à haute pression.
| Paramètre | Spécification |
|---|---|
| Catégorie de réservoir | Classe II |
| Pression de conception | 3,9 MPa |
| Matériau | Acier au carbone |
| Température de conception | 100°C |
| Volume du réservoir de stockage | 300 L |
| Capacité de stockage | 300 kg |
Principe de fonctionnement
Le KSLH-30WY/20-63-300MZ combine un compresseur SF6, un système de pompage à vide, un réservoir de stockage, un système de filtration et de séchage, des vannes et des instruments de mesure dans un chariot de service intégré.
Lors de la récupération du SF6, le compresseur aspire le gaz SF6 de l'équipement électrique et le comprime à haute pression. En fonction des caractéristiques pression-température du SF6, le gaz comprimé est liquéfié et transféré dans le réservoir de stockage ou dans une bouteille de gaz connectée.
Pendant le processus de récupération, le système de filtration et de séchage aide à éliminer l'humidité et les contaminants particulaires du gaz SF6 récupéré.
Pour la mise sous vide, le système de pompage à vide évacue l'air et le gaz résiduel de l'équipement électrique avant la charge de SF6.
Pour la charge, le système fournit deux modes de charge automatiques :
- Charge équilibrée utilisant la pression du réservoir de stockage
- Charge assistée par compresseur pour les applications nécessitant une pression de charge plus élevée
Cette configuration intégrée permet à un seul chariot de service d'effectuer les principales opérations de manipulation de gaz SF6 requises lors de l'entretien des équipements électriques.
Modes de fonctionnement automatiques
Le système de contrôle PLC fournit quatre modes de fonctionnement automatiques principaux.
Mise sous vide
Le système de vide évacue l'équipement électrique connecté au niveau de vide requis avant la charge de SF6.
Récupération SF6
Le gaz SF6 est récupéré de l'équipement électrique connecté et liquéfié pour le stockage.
Charge équilibrée
Le SF6 est chargé dans l'équipement électrique en utilisant la pression disponible dans le réservoir de stockage.
Charge assistée par compresseur
Le compresseur SF6 fournit une pression supplémentaire pendant la charge lorsque la pression du réservoir de stockage seule est insuffisante.
Système de contrôle
L'interface à écran tactile PLC fournit un affichage clair du flux du processus du système et de l'état de fonctionnement.
Les paramètres de fonctionnement réglables comprennent :
- Valeur d'arrêt du vide
- Délai d'arrêt du vide
- Réglage de protection du compresseur
- Réglage de fin de charge
- Délai de fin de charge
- Réglage de fin de récupération
- Délai de fin de récupération
Le système fournit également une interface de fonctionnement manuelle pour le contrôle individuel des vannes et des composants si nécessaire.
Système de filtration et de séchage de gaz SF6
Le KSLH-30WY/20-63-300MZ comprend un système de filtration et de séchage pour le conditionnement du gaz SF6 récupéré.
Le système utilise un filtre déshydratant auto-régénérant. Le déshydratant peut être régénéré par activation par chauffage sous vide, réduisant ainsi le besoin de remplacer fréquemment le milieu de séchage.
La teneur en humidité spécifiée du SF6 récupéré est ≤60 ppm/V dans les conditions de test indiquées.
Accessoires standard
| N° | Nom et spécification | Unité | Qté |
|---|---|---|---|
| 1 | Chariot de récupération, mise sous vide et charge entièrement automatique | Ensemble | 1 |
| 2 | Manuel d'utilisation | Copie | 1 |
| 3 | Certificat de conformité | Copie | 1 |
| 4 | Tuyau en caoutchouc tressé en fil d'acier double couche M27×1.5×5(m), une extrémité avec connecteur de bouteille à vanne à boisseau sphérique, une extrémité avec connecteur auto-obturant DN20 | Pièce | 1 |
| 5 | Tuyau en caoutchouc tressé en fil d'acier double couche M27×1.5×10(m), les deux extrémités avec connecteurs auto-obturants DN20 | Pièce | 1 |
| 6 | Joint d'étanchéité M36×2 | Pcs | 5 |
| 7 | Joint d'étanchéité M27×1.5 | Pcs | 10 |
| 8 | Câble d'alimentation | m | 10 |
Remarque : Les tuyaux de raccordement, les connecteurs et les adaptateurs peuvent être personnalisés en fonction des interfaces des équipements électriques SF6 et des bouteilles de gaz du client.
Pourquoi choisir le KSLH-30WY/20-63-300MZ ?
Un système pour un service SF6 complet
Récupération, mise sous vide, charge, stockage, remplissage de bouteilles, filtration et séchage sont intégrés dans un seul chariot de service mobile.
Fonctionnement automatique
Le système de contrôle PLC simplifie le fonctionnement des processus complexes de manipulation de SF6 et permet aux utilisateurs de sélectionner différents modes de fonctionnement automatiques.
Récupération SF6 à haut rendement
Le principe de liquéfaction à haute pression permet de liquéfier le SF6 récupéré pour un stockage et un transfert efficaces.
Grande capacité de stockage de 300 L
Le réservoir de stockage intégré de 300 L offre une capacité à bord substantielle pour le SF6 récupéré.
Hautes performances de vide
Avec une pompe à vide de 63 m³/h et un vide ultime de ≤10 Pa, le système est adapté à l'évacuation sous vide avant la charge de SF6.
Aucune source d'eau externe requise
La conception refroidie par air élimine le besoin d'une alimentation en eau de refroidissement, rendant le chariot de service plus pratique pour les applications sur le terrain.
FAQ
Qu'est-ce qu'un chariot de service SF6 entièrement automatique ?
Un chariot de service SF6 entièrement automatique est un système intégré utilisé pour la récupération, la mise sous vide, la charge, le stockage du gaz SF6 et les opérations de traitement de gaz associées. Il combine des compresseurs, des pompes à vide, des réservoirs de stockage, des vannes, des instruments et des systèmes de contrôle dans une seule unité mobile.
Quelles fonctions le KSLH-30WY/20-63-300MZ fournit-il ?
Le système fournit des fonctions de récupération, mise sous vide, charge, stockage, remplissage de bouteilles, filtration, séchage et purification du SF6.
Quelle quantité de SF6 le réservoir de stockage peut-il contenir ?
Le réservoir de stockage intégré a un volume de 300 L et une capacité de stockage spécifiée de SF6 liquide de 300 kg.
Quelle est la capacité de récupération de SF6 ?
Le système utilise un compresseur SF6 de 30 m³/h. Dans les conditions de fonctionnement spécifiées, le temps de récupération est ≤0,3 h/m³.
Quel niveau de vide le système peut-il atteindre ?
Le système de vide a un vide ultime de ≤10 Pa.
À quelle vitesse le système peut-il évacuer les équipements électriques SF6 ?
Le temps de mise sous vide spécifié est ≤0,45 h/m³ de 0,1 MPa à 133 Pa, sous réserve du volume réel de l'équipement et des conditions de fonctionnement.
Le KSLH-30WY/20-63-300MZ peut-il recharger du SF6 dans les équipements électriques ?
Oui. Le système fournit des modes de charge équilibrée et de charge assistée par compresseur.
Le système peut-il remplir des bouteilles de gaz SF6 ?
Oui. Le chariot de service prend en charge le transfert de SF6 et le remplissage de bouteilles.
Le système comprend-il le séchage et la purification du SF6 ?
Oui. Le système intègre des composants de filtration et de séchage, y compris un filtre déshydratant auto-régénérant. La teneur en humidité spécifiée du SF6 récupéré est ≤60 ppm/V.
Le chariot de service SF6 nécessite-t-il de l'eau de refroidissement ?
Non. Le système utilise une conception refroidie par air, donc une source d'eau de refroidissement externe n'est pas nécessaire.
L'équipement peut-il être personnalisé ?
Oui. KSTONE peut personnaliser les tuyaux de raccordement, les adaptateurs, les interfaces, la capacité de stockage, l'alimentation électrique et d'autres configurations système en fonction des équipements SF6 et des exigences d'application du client.
Équipement de manipulation de gaz SF6 connexe
Pour différentes exigences de manipulation de gaz SF6, KSTONE propose également :
- Unités de récupération de gaz SF6
- Systèmes de récupération et de remplissage de SF6 entièrement automatiques
- Systèmes de récupération et de purification de gaz SF6
- Systèmes de pompage à vide SF6
- Analyseurs de gaz SF6
- Détecteurs de fuites SF6
- Système de gaz mixte SF6/N2
Demander une solution de chariot de service SF6
Vous recherchez un système de récupération, de mise sous vide et de charge de SF6 entièrement automatique pour GIS, disjoncteurs ou autres équipements électriques isolés au SF6 ?
Contactez KSTONE avec le niveau de tension de votre équipement, la capacité de gaz SF6, la capacité de stockage requise, l'interface de connexion et les exigences d'alimentation électrique. Notre équipe technique peut recommander une configuration de chariot de service SF6 adaptée à votre application.
KSTONE – Fabricant d'équipements de manipulation et de test de gaz SF6
produits recommandés
-
VIDEO
-
