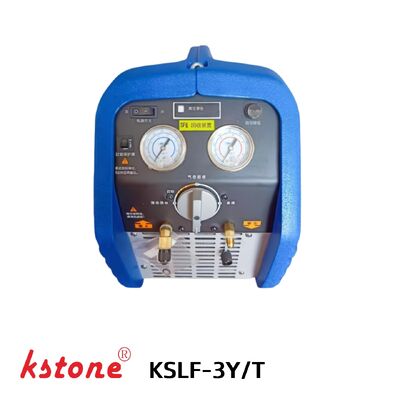

Appareil de récupération de gaz SF6 portable pour appareil de commutation de moyenne tension de 10 ̊35 kV

Système manuel compact de récupération de SF₆ pour appareillage de commutation moyenne tension 10–35 kV

L'unité portable de récupération de gaz SF₆ KSLF-3Y/T est un système de récupération de SF₆ manuel, compact et léger, conçu pour la récupération de SF₆ sur site à partir d'appareillages de commutation moyenne tension 10–35 kV.

Équipée d'un compresseur SF₆ intégré refroidi par air, l'unité prend en charge la récupération de SF₆ en phase gazeuse et en phase liquide. Le SF₆ récupéré peut être transféré directement dans une bouteille de gaz connectée pour le stockage et la réutilisation ou le traitement ultérieur.

Avec un poids inférieur à 25 kg hors bouteille de gaz et des dimensions compactes d'environ 500 × 300 × 400 mm, le KSLF-3Y/T est conçu pour un transport et une utilisation sur le terrain pratiques.

L'unité portable de récupération de SF₆ est particulièrement adaptée aux équipes de service sur site, à la maintenance d'appareillages de commutation moyenne tension et aux opérations de récupération occasionnelles de SF₆ où la portabilité et la facilité de déploiement sont importantes.

Avec un poids total inférieur à 25 kg hors bouteille de gaz, le KSLF-3Y/T peut être facilement transporté entre les sites de service.

Le système prend en charge la récupération de SF₆ en phase gazeuse et en phase liquide, offrant une flexibilité pour différentes conditions de service des appareillages.

L'unité est spécifiquement conçue pour les applications de récupération de SF₆ impliquant des appareillages de commutation moyenne tension 10–35 kV.

Le compresseur SF₆ intégré offre un débit de 2,8 m³/h et utilise un refroidissement par air pour une utilisation pratique sur le terrain.

Le SF₆ récupéré peut être transféré directement dans une bouteille de stockage connectée via le système de connexion de bouteille de gaz.

Le KSLF-3Y/T fonctionne sur une alimentation électrique de 220 V, ce qui le rend adapté aux environnements de service avec une alimentation électrique standard.

Le boîtier compact en aluminium offre une protection pendant le transport tout en rendant l'unité pratique pour la récupération et la maintenance de SF₆ sur site.

• Récupération de gaz SF₆
• Récupération de SF₆ en phase gazeuse
• Récupération de SF₆ en phase liquide
• Transfert de SF₆ vers des bouteilles de stockage
• Remplissage direct dans des bouteilles de gaz
• Utilisation portable sur site
• Maintenance d'appareillages moyenne tension

L'unité portable de récupération de gaz SF₆ KSLF-3Y/T convient à une variété d'applications de service et de maintenance sur site.

Conçu pour récupérer le gaz SF₆ des appareillages de commutation moyenne tension lors de la maintenance, de l'inspection, de la réparation ou du remplacement d'équipement.

Sa taille compacte et son faible poids rendent l'unité adaptée aux techniciens de terrain qui doivent transporter l'équipement de récupération de SF₆ entre différents sites de service.

L'unité peut être utilisée pour récupérer le SF₆ avant d'ouvrir ou d'entretenir des équipements électriques isolés au SF₆.

Le SF₆ récupéré peut être transféré directement dans une bouteille de stockage connectée pour le stockage.

Le KSLF-3Y/T est particulièrement adapté aux opérations de récupération de SF₆ occasionnelles ou mobiles plutôt qu'à la récupération continue en atelier à haut volume.

Le KSLF-3Y/T est équipé d'un compresseur SF₆ intégré refroidi par air avec un débit de 2,8 m³/h. Des options de compresseurs domestiques sont disponibles, et des configurations de compresseurs importés peuvent être fournies selon les exigences du client.

Le système de récupération prend en charge la récupération de SF₆ en phase gazeuse et en phase liquide, permettant à l'unité de gérer différentes conditions de récupération lors de la maintenance des appareillages.

Le système de connexion de bouteille de gaz permet de transférer le SF₆ récupéré directement dans une bouteille de stockage connectée.

Le tuyau et l'interface de connexion d'appareillage peuvent être personnalisés selon les exigences de connexion d'appareillage du client.

Le boîtier de transport compact en aluminium offre une solution pratique pour le transport de l'équipement et l'utilisation sur site.

Remarque : Les tuyaux et interfaces de connexion peuvent être personnalisés selon les spécifications de l'appareillage et de la bouteille de gaz du client.

Pour les applications de service sur site, un système de récupération de SF₆ de grande taille n'est pas toujours nécessaire. L'unité portable de récupération de gaz SF₆ KSLF-3Y/T offre une solution plus compacte pour les équipes de maintenance travaillant avec des appareillages de commutation moyenne tension.

Sa conception légère, son alimentation 220 V, son compresseur intégré et sa capacité de récupération de gaz/liquide la rendent adaptée aux applications où la mobilité, le déploiement rapide et le transport pratique sont des exigences clés.

Comparé aux systèmes de récupération de SF₆ plus grands destinés à l'atelier, le KSLF-3Y/T est principalement destiné aux opérations de récupération sur site et occasionnelles.

Les appareillages isolés au SF₆ nécessitent une manipulation adéquate du gaz lors de la maintenance et du service. La récupération du SF₆ avant d'ouvrir l'équipement permet d'éviter les rejets de gaz inutiles et de transférer le gaz récupéré dans une bouteille de stockage.

Le KSLF-3Y/T offre une solution portable pour ces opérations, en particulier pour les appareillages de commutation moyenne tension 10–35 kV.

Pour les installations GIS plus grandes, les volumes de récupération plus importants ou les applications nécessitant des fonctions de récupération, de vide, de remplissage et de purification automatiques, KSTONE peut fournir des systèmes de service et de récupération de SF₆ personnalisés plus grands.

Le KSLF-3Y/T est une unité manuelle compacte de récupération de gaz SF₆ conçue pour la récupération sur site de SF₆ à partir d'appareillages de commutation moyenne tension 10–35 kV. Elle prend en charge la récupération en phase gazeuse et en phase liquide.

L'unité est principalement conçue pour les appareillages SF₆ moyenne tension 10–35 kV.

Oui. L'unité prend en charge la récupération de SF₆ en phase gazeuse et en phase liquide. Le taux de récupération de liquide spécifié est de 70–80 kg/h.

Le taux de récupération de gaz est d'environ 20–30 kg/h, en fonction des conditions de fonctionnement.

L'unité pèse moins de 25 kg hors bouteille de gaz et a des dimensions approximatives de 500 × 300 × 400 mm, ce qui la rend adaptée au transport sur site.

Oui. Le KSLF-3Y/T est équipé d'un système de connexion de bouteille de gaz pour le transfert et le stockage directs du SF₆ récupéré.

Oui. Le tuyau et l'interface de connexion d'appareillage peuvent être personnalisés selon les exigences de connexion d'appareillage du client.

Le KSLF-3Y/T est principalement conçu pour les opérations de service sur site et de récupération occasionnelle de SF₆. Pour les applications continues ou à haut volume en atelier, KSTONE peut fournir des systèmes de récupération et de service de SF₆ plus grands.

Non. Le KSLF-3Y/T est principalement conçu pour la récupération et le transfert de SF₆ et n'inclut pas de système de purification de gaz SF₆ dédié.

• Systèmes de récupération et de remplissage de gaz SF₆
• Systèmes entièrement automatiques de récupération de SF₆
• Équipement de purification de gaz SF₆
• Systèmes de pompage à vide SF₆
• Détecteurs de fuite de gaz SF₆
• Analyseurs de gaz SF₆

Besoin d'une unité portable de récupération de gaz SF₆ pour appareillage 10–35 kV ?

Contactez KSTONE avec votre modèle d'appareillage, votre interface de connexion SF₆, la méthode de récupération requise et les exigences d'alimentation. Nous pouvons vous recommander une configuration adaptée et personnaliser les tuyaux de connexion et les accessoires selon votre application.
