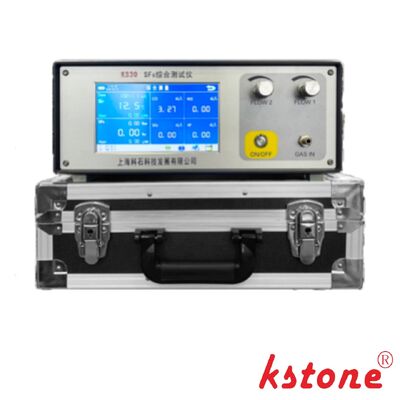

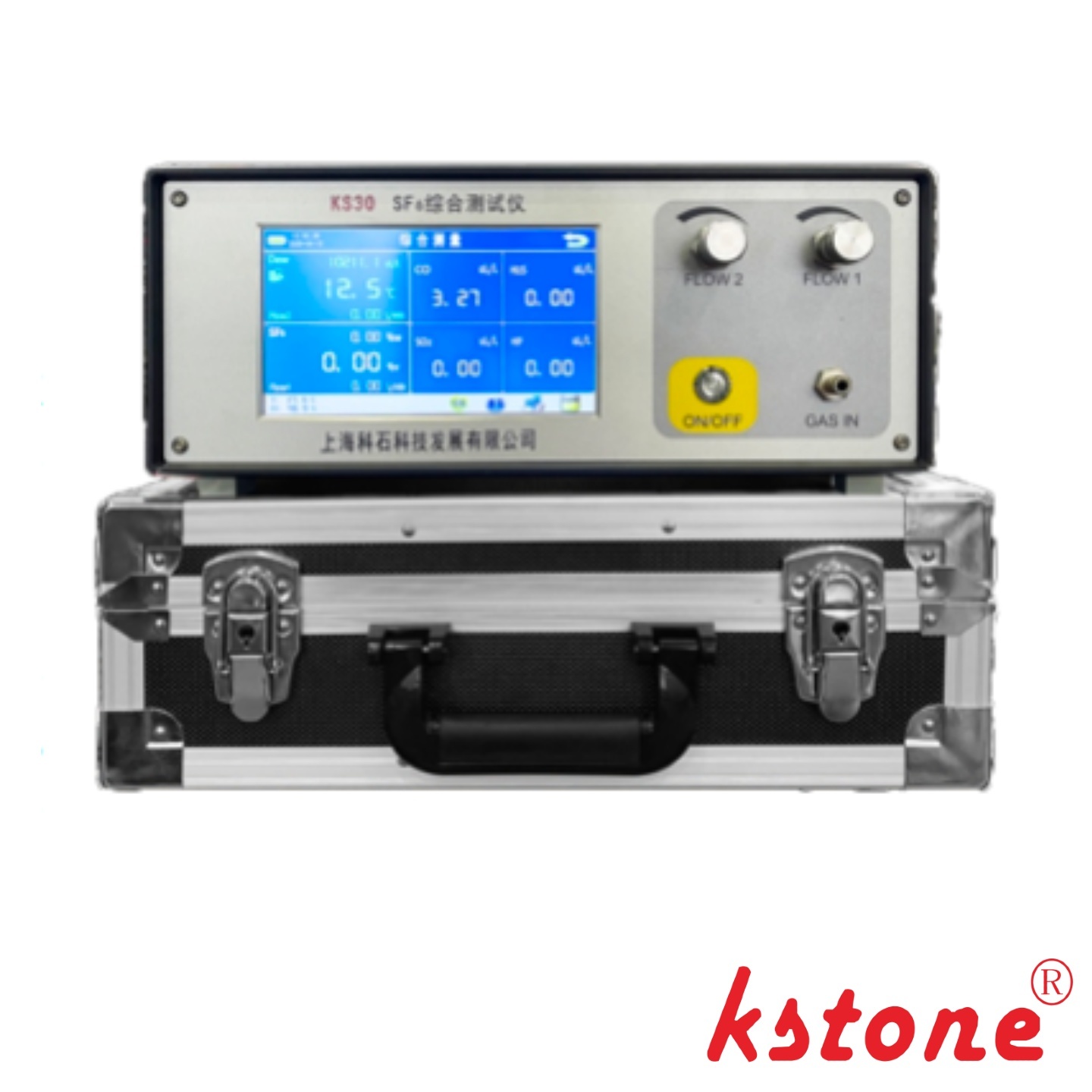

Analyseur de pureté des gaz et de point de rosée SF6 portable

KS-30CSR

L'analyseur de gaz SF6 KS-30CSR est un instrument portable professionnel conçu pour la mesure précise de la pureté du gaz SF6 et du point de rosée dans les équipements électriques haute tension.

Le gaz SF6 est largement utilisé comme milieu isolant dans les appareillages de commutation isolés au gaz (GIS), les disjoncteurs et les sous-stations. La qualité du gaz affecte directement les performances d'isolation et la sécurité opérationnelle des équipements électriques. La contamination par l'humidité ou la réduction de la pureté du gaz peuvent diminuer considérablement la résistance d'isolation et entraîner des décharges partielles ou une défaillance de l'équipement.

L'analyseur KS-30CSR intègre la mesure de la pureté du SF6, la détection du point de rosée, la surveillance de la pression et la récupération par pompage du gaz dans un seul appareil portable. Utilisant une technologie avancée de chambre à température constante et adiabatique, l'instrument réduit l'influence de la température et de l'humidité ambiantes, garantissant des résultats de mesure très stables et précis.

L'appareil est conçu pour les tests et la maintenance sur le terrain, permettant aux ingénieurs d'analyser rapidement la qualité du gaz SF6 à l'intérieur des équipements GIS sans rejeter de gaz dans l'atmosphère. Le système de pompage intégré renvoie le gaz échantillonné dans l'équipement après les tests, évitant ainsi la perte de gaz et soutenant des opérations de maintenance respectueuses de l'environnement.

En raison de sa haute précision, de sa portabilité et de ses fonctions intégrées, l'analyseur KS-30CSR est largement utilisé par les compagnies d'électricité, les fabricants d'appareillages de commutation, les sociétés de services électriques et les équipes de maintenance d'équipements haute tension.

L'analyseur mesure le point de rosée dans la plage de -80°C à +20°C, permettant une détection précise de la contamination par l'humidité dans les systèmes de gaz SF6. Le maintien de niveaux de point de rosée appropriés est essentiel pour garantir la fiabilité de l'isolation dans les équipements GIS.

L'appareil mesure la pureté du gaz SF6 de 0% à 100% avec une précision de ±0,1%. Cela garantit que le gaz isolant à l'intérieur des équipements électriques répond aux normes techniques requises.

L'analyseur KS-30CSR comprend une fonction de récupération de gaz qui pompe le gaz échantillonné dans l'équipement après les tests. Cette fonction évite les émissions inutiles de SF6 et réduit la consommation de gaz pendant la maintenance.

La conception interne à température constante et adiabatique minimise l'influence de l'environnement, garantissant une précision de mesure constante, même dans des conditions de terrain difficiles.

Avec une structure compacte et une conception durable, l'analyseur est adapté aux tests de sous-stations, à la maintenance GIS et aux inspections sur site.

L'instrument peut stocker jusqu'à 200 enregistrements de mesure et exporter les données via USB pour la génération de rapports et la documentation.

L'analyseur de gaz SF6 KS-30CSR est largement utilisé dans l'industrie de l'énergie et les secteurs connexes.

Les ingénieurs peuvent rapidement mesurer la pureté du gaz SF6 et l'humidité à l'intérieur des appareillages isolés au gaz pour s'assurer que l'équipement fonctionne dans des paramètres sûrs.

L'analyseur aide le personnel de maintenance à vérifier la qualité du gaz à l'intérieur des disjoncteurs SF6 lors de l'inspection et de l'entretien.

Les inspections de routine des sous-stations nécessitent des tests périodiques du gaz SF6 pour garantir les performances d'isolation appropriées.

Les fabricants d'appareillages de commutation utilisent des analyseurs de gaz SF6 lors des tests en usine pour s'assurer que l'équipement est rempli de gaz isolant de haute qualité avant la livraison.

Les sociétés de maintenance effectuant des tests et des diagnostics sur le terrain s'appuient sur des analyseurs de gaz portables pour des opérations de service efficaces.

L'analyseur KS-30CSR effectue l'analyse du gaz SF6 grâce à une combinaison de technologies de détection avancées.

Premièrement, l'instrument extrait un petit échantillon de gaz de l'équipement à l'aide d'un système de débit contrôlé. Le gaz entre ensuite dans la chambre de mesure où des capteurs spécialisés analysent la composition du gaz.

Le capteur de point de rosée mesure la teneur en humidité en détectant la température à laquelle la condensation se produit. Pendant ce temps, le capteur de pureté SF6 détermine la concentration de gaz SF6 par rapport aux autres gaz présents dans l'échantillon.

L'analyseur mesure également la pression du gaz pour garantir des conditions d'échantillonnage appropriées. Une fois le processus de mesure terminé, le système de pompage intégré renvoie le gaz échantillonné dans l'équipement, minimisant ainsi l'impact environnemental.

Ce processus de mesure intégré permet aux ingénieurs de déterminer rapidement si la qualité du gaz répond aux normes opérationnelles.

La fonction de pompage intégrée et la conception portable rendent le KS-30CSR particulièrement adapté à la maintenance sur le terrain.

La contamination par l'humidité dans le gaz SF6 peut réduire considérablement la rigidité diélectrique des systèmes d'isolation haute tension. L'excès d'humidité peut entraîner des décharges partielles, la corrosion des composants internes et des problèmes de fiabilité à long terme.

Le maintien d'un point de rosée bas garantit que le gaz SF6 reste sec et capable de fournir des performances d'isolation optimales. Des tests réguliers à l'aide d'un analyseur de gaz SF6 fiable sont donc une partie essentielle des programmes de maintenance préventive dans les systèmes d'alimentation.

L'analyseur de gaz SF6 KS-30CSR est largement utilisé par les organisations impliquées dans l'exploitation et la maintenance d'équipements électriques haute tension.

Les utilisateurs typiques comprennent :

• Compagnies de transmission et de distribution d'électricité

• Départements de maintenance de sous-stations

• Fabricants d'appareillages haute tension

• Fournisseurs de services d'équipements électriques

• Laboratoires d'analyse de gaz industriels

Ces organisations s'appuient sur une analyse précise du gaz SF6 pour garantir la fiabilité et la sécurité de l'infrastructure électrique.

Un analyseur de gaz SF6 mesure la pureté et la teneur en humidité du gaz SF6 utilisé dans les équipements haute tension. Cela garantit que le gaz maintient des propriétés isolantes appropriées.

Le point de rosée indique le niveau d'humidité dans le gaz. L'excès d'humidité peut réduire la résistance d'isolation et endommager les équipements électriques.

Oui. L'analyseur KS-30CSR comprend un système de pompage intégré qui renvoie le gaz échantillonné dans l'équipement.

Oui. La conception portable et la structure durable le rendent idéal pour les tests et la maintenance sur site.

La fréquence des tests dépend des normes de l'équipement et des calendriers de maintenance, mais de nombreuses compagnies d'électricité effectuent des inspections périodiques annuellement ou lors de maintenances majeures.

Pour plus d'informations sur l'analyseur KS-30CSR, veuillez nous contacter pour demander :

• Fiche technique du produit

• Manuel d'utilisation

• Certificat d'étalonnage

• Rapport de test

Si vous recherchez un analyseur de pureté et de point de rosée de gaz SF6 fiable pour les tests d'appareillages GIS, veuillez nous contacter pour connaître les prix et les informations techniques.
