Analyseur de point de rosée, de pureté et de SO₂ pour SF₆ avec récupération

KS30-3-R

Analyseur de qualité de gaz SF₆ 3-en-1 avec récupération de gaz

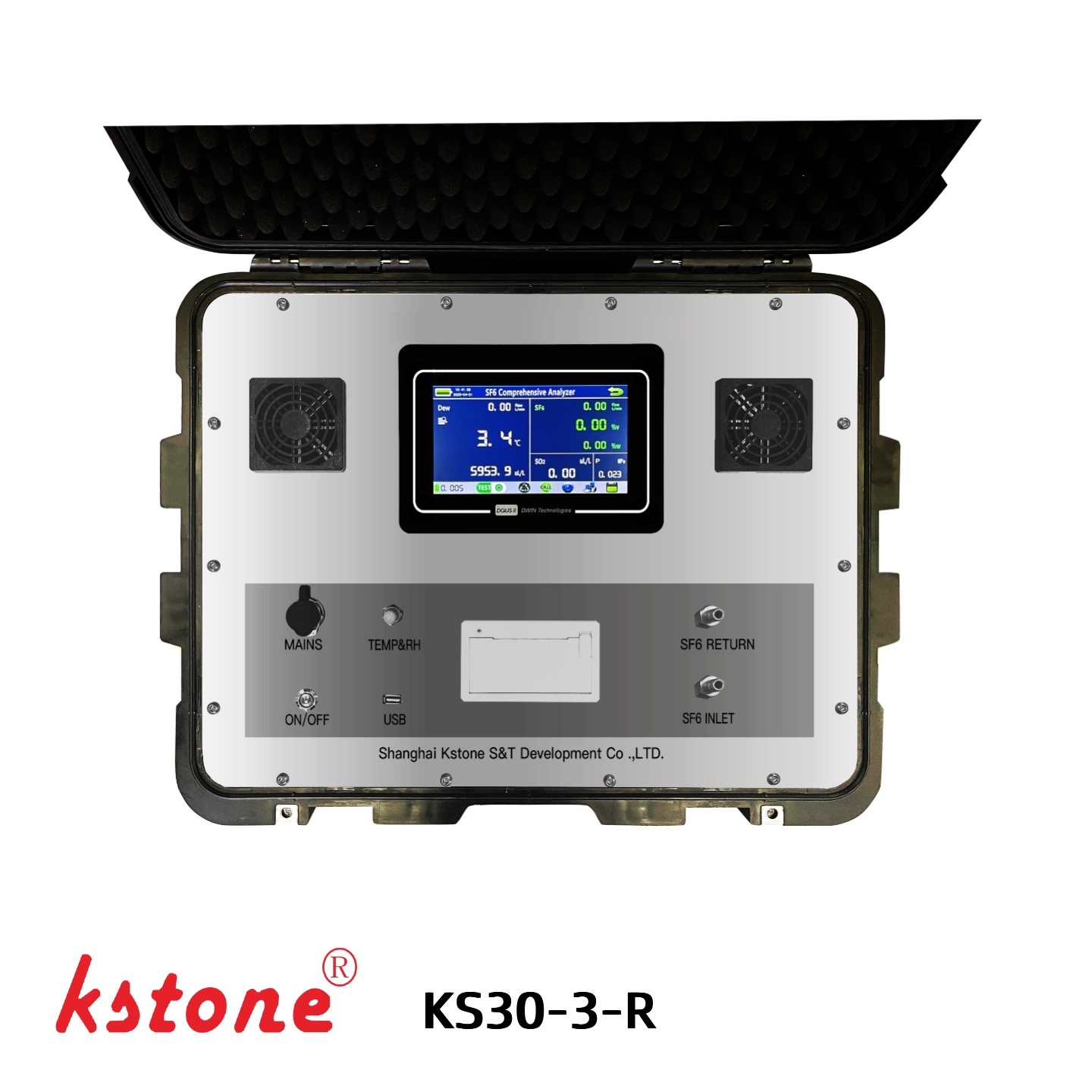

La KSTONE KS30-3-R est un analyseur de gaz SF₆ portable conçu pour des tests complets de qualité de gaz et la récupération de gaz lors de la maintenance des équipements électriques.

L'instrument combine trois mesures essentielles de la qualité du gaz SF₆ :

• Point de rosée / humidité du SF₆
• Pureté SF₆
• Produits de décomposition SO₂

Une fonction de récupération de gaz intégrée permet de récupérer le gaz SF₆ testé après la mesure, contribuant ainsi à réduire les émissions inutiles de SF₆ lors des inspections et de la maintenance de routine.

Le KS30-3-R convient aux GIS, disjoncteurs SF₆, appareillages de commutation isolés au gaz et autres équipements électriques remplis de SF₆.

Caractéristiques principales

1. Analyse de gaz SF₆ à trois paramètres

Le KS30-3-R intègre trois tests de qualité de gaz SF₆ couramment requis dans un seul instrument portable :

Point de rosée + Pureté SF₆ + SO₂

Cela permet aux opérateurs d'évaluer le niveau d'humidité, la concentration de SF₆ et l'état des produits de décomposition du gaz sans utiliser d'analyseurs séparés.

2. Large plage de mesure du point de rosée

Le module de mesure de l'humidité offre une plage de mesure du point de rosée de :

-80°C à +20°C

L'instrument prend également en charge la conversion entre le point de rosée et la concentration d'humidité en ppmv, ce qui facilite l'interprétation des résultats de test selon les différentes exigences d'application.

La précision spécifiée est :

±0.5°C

avec une sortie de point de givre inférieure à 0°C.

3. Contrôle électronique du débit massique

L'analyseur utilise un débitmètre massique électronique pour contrôler le débit d'échantillonnage à :

0.25–0.35 L/min

Le contrôle du débit est conçu pour maintenir des conditions d'échantillonnage stables et réduire l'influence de la variation du débit sur le processus de mesure.

4. Mesure de la pureté du SF₆

Le module de pureté intégré mesure la concentration de SF₆ sur :

0–100% SF₆

avec un temps de réponse de :

≤30 secondes

Cela fournit une indication rapide de la concentration de SF₆ à l'intérieur de l'équipement testé.

5. Détection des produits de décomposition SO₂

L'analyseur peut détecter le SO₂, l'un des principaux produits de décomposition utilisés pour évaluer l'état du gaz SF₆.

Plage de mesure : 0–100 ppm
Sensibilité : 0.1 ppm

Le module de mesure SO₂ convient à l'inspection de routine des équipements électriques remplis de SF₆.

6. Récupération intégrée du gaz SF₆

Contrairement à un analyseur de qualité de gaz de base, le KS30-3-R intègre une fonction de récupération.

Après le processus de mesure, le gaz SF₆ échantillonné peut être récupéré plutôt que d'être intentionnellement rejeté dans l'atmosphère.

Cela rend l'instrument particulièrement adapté aux environnements de maintenance où la réduction des émissions de SF₆ et la récupération de gaz sont importantes.

7. Conception portable et orientée terrain

Le boîtier compact mesure seulement :

132 * 283 * 308 mm

Le système prend en charge le fonctionnement AC/DC avec protection contre la surcharge et offre ≥5 heures d'autonomie sur batterie.

Cela rend l'analyseur adapté aux tests sur le terrain dans les sous-stations et autres sites de maintenance d'équipements électriques.

Fonctions de mesure

Point de rosée / humidité du SF₆

Le module d'humidité mesure le point de rosée du gaz SF₆ et prend en charge la conversion de l'humidité en ppmv.

Temps de réponse

Pour les mesures inférieures à 0°C, l'instrument fournit une sortie de point de givre.

Analyse de pureté du SF₆

Le module de pureté mesure la concentration de SF₆ dans le gaz échantillonné.

La mesure de pureté du SF₆ fournit une indication rapide si le gaz répond au niveau de concentration requis pour l'application.

Analyse des produits de décomposition SO₂

Le KS30-3-R comprend un module de détection SO₂ pour la surveillance des produits de décomposition du SF₆.

La mesure SO₂ peut être utilisée dans le cadre de l'évaluation régulière de l'état du gaz SF₆ après fonctionnement, maintenance ou inspection liée à des défauts des équipements électriques.

Fonction de récupération de gaz

La configuration « -R » ajoute une fonction de récupération de SF₆ au système d'analyse de gaz.

Lors des tests de gaz conventionnels, une petite quantité de SF₆ est normalement introduite dans l'analyseur pour la mesure. Le KS30-3-R est conçu pour récupérer le gaz testé après analyse.

Processus typique

Équipement électrique

↓

Échantillonnage de gaz SF₆

↓

Mesure du point de rosée

↓

Mesure de pureté SF₆

↓

Mesure SO₂

↓

Récupération de gaz SF₆

Cette configuration permet de réduire les rejets inutiles de SF₆ lors des tests de maintenance répétés.

Processus de mesure

La séquence de fonctionnement typique est la suivante :

Étape 1 — Connexion

Connectez l'analyseur au compartiment de gaz SF₆ à l'aide du tuyau de gaz et des raccords appropriés.

Étape 2 — Échantillonnage

Une quantité contrôlée de gaz SF₆ entre dans l'analyseur par le circuit d'échantillonnage.

Étape 3 — Analyse

L'instrument mesure :

• Point de rosée / humidité
• Pureté SF₆
• Concentration SO₂

Étape 4 — Enregistrement

Les données de mesure peuvent être stockées dans l'instrument et transférées via l'interface USB.

Étape 5 — Récupération

Après les tests, le gaz SF₆ échantillonné est récupéré via le système de récupération intégré.

Spécifications du système

Gestion des données et rapports

Le KS30-3-R prend en charge le stockage interne de jusqu'à 200 enregistrements de mesure.

Le logiciel de gestion standard fournit des fonctions telles que :

• Gestion des données de mesure
• Impression des rapports de test
• Transfert de données
• Conversion point de rosée / humidité
• Documentation des résultats de test

Cela permet de conserver les résultats des tests dans le cadre des dossiers de maintenance et d'inspection des équipements.

Protection de la sonde

La sonde de point de rosée est protégée par un filtre fritté en acier inoxydable.

Le filtre de protection aide à réduire l'influence des particules et des contaminants entrant dans l'élément sensible lors des mesures sur le terrain.

Ceci est particulièrement utile lors du test de gaz provenant d'équipements électriques où le circuit de gaz peut contenir de petites quantités de contamination particulaire.

Applications typiques

Le KS30-3-R est conçu pour les applications d'inspection et de maintenance de la qualité du gaz SF₆, notamment :

• Tests de qualité de gaz GIS
• Tests de disjoncteurs SF₆
• Inspection d'appareillages de commutation SF₆
• Maintenance de sous-stations isolées au gaz
• Évaluation de l'état du gaz SF₆
• Mise en service GIS
• Révision de disjoncteurs
• Inspection de routine du gaz SF₆
• Tests de maintenance après entretien d'équipements électriques

Pourquoi utiliser un analyseur SF₆ combiné ?

Un analyseur combiné peut simplifier les tests sur le terrain en intégrant plusieurs mesures de qualité de gaz couramment requises dans un seul instrument.

Au lieu de transporter des instruments séparés pour les tests d'humidité, de pureté et de produits de décomposition, le KS30-3-R fournit ces mesures via un seul système portable.

La fonction de récupération intégrée soutient davantage les procédures de maintenance soucieuses de la réduction des émissions de SF₆.

Spécifications techniques

Point de rosée / humidité du SF₆

Pureté SF₆

SO₂

Général

Questions fréquemment posées

Que mesure le KS30-3-R ?

Le KS30-3-R mesure le point de rosée du SF₆, la pureté du SF₆ et les produits de décomposition SO₂.

Quelle est la plage de mesure du point de rosée ?

La plage de mesure du point de rosée est de -80°C à +20°C, avec prise en charge de la conversion de l'humidité en ppmv.

L'analyseur peut-il récupérer le SF₆ après les tests ?

Oui. La configuration « -R » comprend une fonction de récupération de gaz SF₆ conçue pour récupérer le gaz échantillonné après la mesure.

Quelle est la plage de mesure de pureté du SF₆ ?

Le module de pureté mesure 0–100% SF₆.

Quelle plage de SO₂ peut être mesurée ?

La plage de mesure SO₂ est de 0–100 ppm, avec une sensibilité de 0.1 ppm.

Combien de temps l'analyseur peut-il fonctionner sur batterie ?

Le système double mode AC/DC offre une autonomie spécifiée sur batterie d' au moins 5 heures, avec protection contre la surcharge.

Combien d'enregistrements de test peuvent être stockés ?

Le stockage de données interne prend en charge jusqu'à 200 enregistrements de mesure.

Le KS30-3-R convient-il à la maintenance GIS ?

Oui. L'analyseur est conçu pour les applications de tests de qualité de gaz SF₆ sur le terrain telles que la maintenance des GIS, des disjoncteurs SF₆ et des appareillages de commutation SF₆.

Solutions d'analyse de gaz SF₆ KSTONE

KSTONE propose des solutions d'analyse de gaz SF₆ couvrant le point de rosée, la pureté du SF₆, le SO₂ et d'autres produits de décomposition du SF₆.

Pour les applications nécessitant différentes combinaisons de paramètres de gaz, KSTONE peut fournir des configurations d'analyseurs modulaires et personnalisées selon les exigences de mesure du client.

Pour une analyse de gaz SF₆ à paramètres plus élevés, KSTONE propose également des systèmes configurables couvrant des composants supplémentaires tels que H₂S, HF, CO, O₂ et d'autres gaz, en fonction de la configuration sélectionnée.
