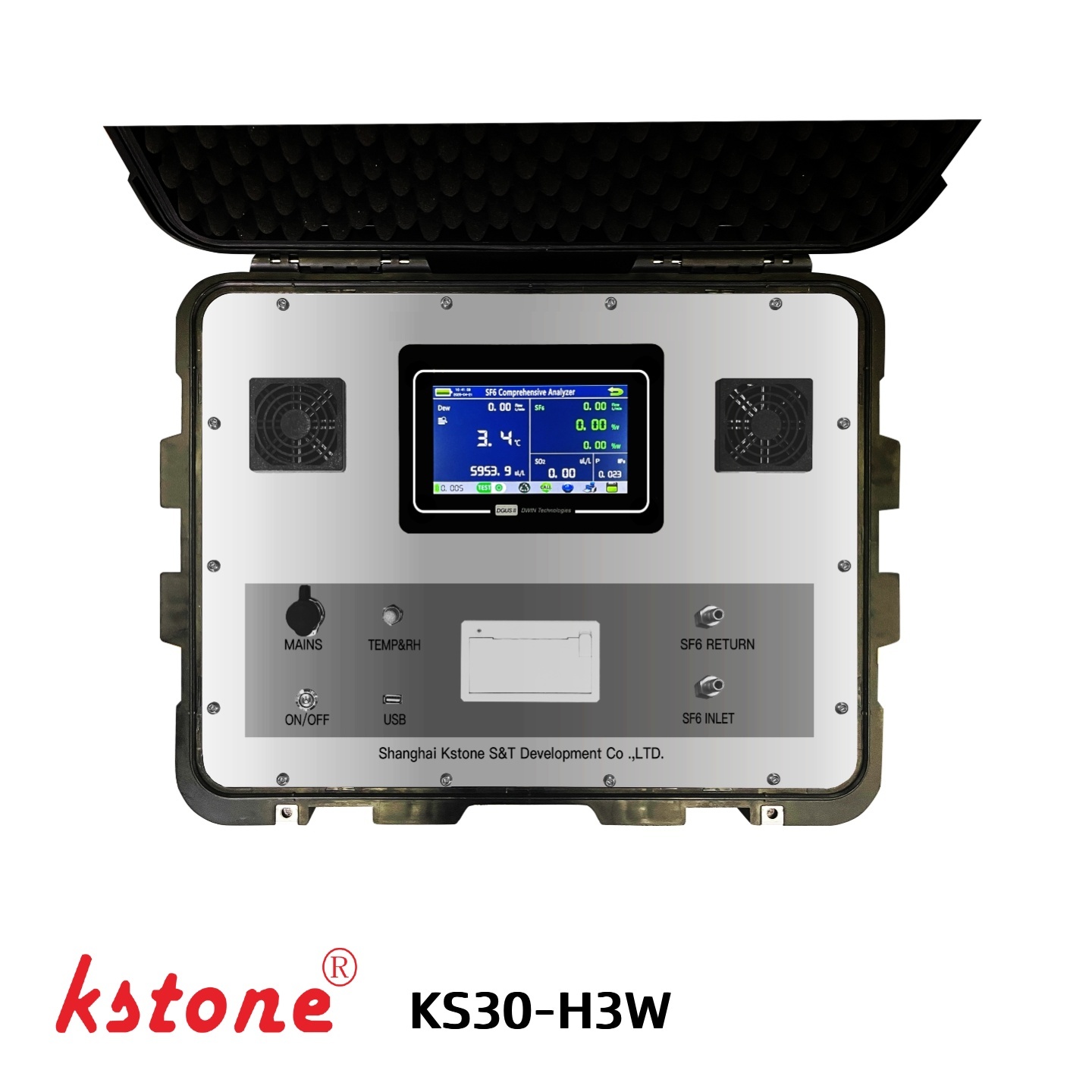

Analyseur de milieu isolant multi-paramètres KS30-H3W pour appareillage de commutation écologique

Mesure de gaz trace SF₆, d'oxygène et de point de rosée pour appareillage de commutation isolé à l'azote (N₂) et à l'air sec

Le KSTONE KS30-H3W est un analyseur de milieu isolant multi-paramètres conçu pour le contrôle de la qualité du gaz dans les appareillages de commutation écologiques utilisant le N₂ ou l'air sec comme milieu isolant.

L'analyseur combine la mesure de gaz trace SF₆, la mesure d'oxygène (O₂) et la mesure de point de rosée en un seul instrument portable. Il peut identifier différents environnements de gaz isolants en mesurant la concentration d'oxygène, ce qui le rend adapté aux appareillages de commutation isolés au N₂ et à l'air sec.

Avec des capteurs importés haute performance, un microprocesseur haute vitesse, un écran tactile couleur et un système de contrôle de débit de gaz intégré, le KS30-H3W offre une mesure de terrain rapide et pratique pour les fabricants d'équipements électriques, les sous-stations, les équipes de maintenance et les fournisseurs de services de test électrique.

Fonctions de mesure clés

Mesure de gaz trace SF₆

Le KS30-H3W peut détecter des traces de SF₆ dans les appareillages de commutation écologiques.

• Plage de mesure : 0–3000 ppm
• Résolution : 0,1 ppm
• Temps de réponse : ≤30 s

La mesure de gaz trace SF₆ peut être utilisée pour surveiller une contamination possible par le SF₆ ou des résidus de SF₆ dans les systèmes de gaz isolants où le N₂ ou l'air sec est utilisé comme milieu isolant principal.

Mesure d'oxygène

L'analyseur prend en charge deux plages de mesure d'O₂ en fonction du milieu isolant.

Pour appareillage de commutation isolé au N₂

• Plage O₂ : 0–1%

Pour appareillage de commutation isolé à l'air sec

• Plage O₂ : 0–23%

La plage de mesure d'O₂ permet d'utiliser l'instrument pour différents environnements de gaz d'appareillages de commutation écologiques sans nécessiter d'analyseurs séparés.

Mesure du point de rosée

Le KS30-H3W mesure le point de rosée du gaz échantillonné pour aider à évaluer les conditions d'humidité à l'intérieur du système de gaz isolant.

• Plage de mesure : −80 à +20°C
• Résolution : 0,1°C
• Précision de référence : ±0,5°C

La mesure de l'humidité est particulièrement importante pour surveiller la qualité du gaz des équipements électriques scellés et identifier les conditions d'humidité défavorables susceptibles d'affecter les performances d'isolation.

Un analyseur pour différents milieux d'appareillage de commutation écologiques

Les appareillages de commutation écologiques peuvent utiliser différents milieux isolants en fonction de la conception de l'équipement.

Le KS30-H3W combine plusieurs mesures en un seul instrument, permettant aux utilisateurs de tester :

Cette configuration multi-paramètres réduit le besoin de transporter des instruments de test séparés pour différentes mesures de qualité de gaz.

Fonctionnement du KS30-H3W

Pendant la mesure, le gaz échantillonné est introduit dans l'analyseur par le raccord d'échantillonnage.

Le système de débit de gaz intégré aide à maintenir des conditions d'échantillonnage stables, tandis que les capteurs internes mesurent simultanément les paramètres de gaz requis.

Processus de mesure

Appareillage de commutation → Échantillonnage de gaz → Stabilisation du débit → Mesure multi-paramètres → Affichage des résultats → Stockage des données

L'instrument peut fournir simultanément des informations sur :

• Concentration de gaz trace SF₆
• Concentration d'oxygène
• Point de rosée

Les résultats de mesure sont affichés directement sur l'écran tactile couleur pour une utilisation pratique sur le terrain.

Caractéristiques principales

1. Mesure multi-paramètres

Le SF₆, l'O₂ et le point de rosée peuvent être mesurés à l'aide d'un seul analyseur intégré, réduisant ainsi le nombre d'instruments nécessaires pour les tests sur le terrain.

2. Conçu pour les appareillages de commutation isolés au N₂ et à l'air sec

Deux plages de mesure d'O₂ prennent en charge différentes applications de milieu isolant :

• 0–1 % O₂ pour les appareillages de commutation isolés au N₂
• 0–23 % O₂ pour les appareillages de commutation isolés à l'air sec

3. Détection de gaz trace SF₆

L'instrument mesure les traces de SF₆ de 0 à 3000 ppm, avec une résolution de 0,1 ppm.

4. Temps de réponse de mesure rapide

L'analyseur est conçu pour des tests rapides sur le terrain, avec des mesures de SF₆, d'O₂ et de composition de gaz répondant en environ 30 secondes dans des conditions spécifiées.

5. Contrôle de débit intégré

Une vanne de stabilisation de pression et un débitmètre électronique intégrés aident à maintenir des conditions de gaz échantillonné stables pendant la mesure.

6. Capteurs haute performance

L'analyseur utilise des capteurs importés haute performance pour une mesure stable et une bonne répétabilité.

7. Interface à écran tactile couleur

L'écran tactile couleur et l'interface utilisateur graphique simplifient l'utilisation et permettent de visualiser directement les résultats de mesure et les paramètres de l'instrument sur l'écran.

8. Conçu pour les tests sur le terrain

L'instrument compact pèse environ 3,5 kg et est alimenté par une batterie au lithium, tout en prenant en charge l'alimentation CA pour une utilisation flexible sur le terrain et en atelier.

Spécifications techniques

Mesure SF₆

Mesure du point de rosée

* Les temps de réponse peuvent varier dans différentes conditions de mesure. La spécification d'origine indique des valeurs de référence de 30 s et 300 s respectivement.

Azote (N₂)

Oxygène (O₂) – Plage basse

Pour appareillage de commutation isolé au N₂

Oxygène (O₂) – Plage haute

Pour appareillage de commutation isolé à l'air sec

Spécifications générales

Applications typiques

Le KS30-H3W est conçu pour le contrôle de la qualité du gaz et la maintenance des équipements électriques écologiques.

Appareillage de commutation écologique

Utilisé pour tester les conditions du gaz isolant dans les appareillages de commutation utilisant du N₂ ou de l'air sec au lieu des systèmes d'isolation conventionnels à base de SF₆.

Fabricants d'équipements électriques

Convient pour l'inspection de la qualité du gaz pendant la production, l'assemblage et la mise en service des équipements.

Sous-stations

Utilisé pour l'inspection sur le terrain et la maintenance des équipements électriques isolés au gaz.

Maintenance des équipements électriques

Fournit une mesure portable de gaz trace SF₆, d'oxygène et de point de rosée lors des activités d'inspection et de maintenance.

Convient aux sociétés de test et aux fournisseurs de services qui nécessitent un analyseur de gaz multi-paramètres compact pour les applications sur le terrain.

Pourquoi choisir le KSTONE KS30-H3W ?

Mesures multiples dans un seul instrument

Au lieu d'utiliser des instruments séparés pour le gaz trace SF₆, l'oxygène et le point de rosée, le KS30-H3W intègre ces mesures dans une plateforme portable unique.

Adaptable à différents milieux isolants

Les deux plages de mesure d'O₂ permettent d'utiliser le même analyseur pour les applications d'isolation au N₂ et à l'air sec.

Opération pratique sur le terrain

Le système de contrôle de débit intégré, l'interface à écran tactile, l'alimentation par batterie et la conception compacte rendent l'instrument adapté aux tests sur site.

Évaluation rapide de la qualité du gaz

La combinaison de plusieurs paramètres de mesure permet aux utilisateurs d'obtenir une image plus complète des conditions du gaz isolant lors d'une seule opération de test.

Gestion des données et fonctions de l'instrument

En plus de la mesure du gaz, le KS30-H3W intègre plusieurs fonctions d'exploitation conçues pour les tests sur le terrain.

Celles-ci comprennent :

• Mesure en temps réel
• Gestion de l'alimentation
• Gestion du temps
• Stockage de fichiers
• Réglage des paramètres
• Fonctionnement sur écran tactile couleur
• Interface utilisateur graphique

Les informations de mesure peuvent être visualisées directement sur l'instrument et stockées pour référence ultérieure.

Le KS30-H3W en un coup d'œil

Questions fréquemment posées

Que mesure le KS30-H3W ?

Le KS30-H3W est conçu pour mesurer le gaz trace SF₆, l'oxygène et le point de rosée, avec une mesure de N₂ également fournie selon la configuration spécifiée.

Le KS30-H3W peut-il être utilisé pour les appareillages de commutation isolés au N₂ et à l'air sec ?

Oui. L'instrument fournit une plage basse O₂ de 0–1 % pour les applications N₂ et une plage haute O₂ de 0–23 % pour les applications à l'air sec.

Pourquoi mesurer le gaz trace SF₆ dans les appareillages de commutation écologiques ?

Lorsque le N₂ ou l'air sec est utilisé comme milieu isolant principal, la mesure du gaz trace SF₆ peut aider à identifier la présence de SF₆ résiduel ou contaminant dans le système de gaz.

Quelle est la plage de point de rosée ?

La plage de mesure du point de rosée est de −80 à +20°C, avec une résolution de 0,1°C.

L'instrument peut-il être utilisé pour des tests sur le terrain ?

Oui. Le KS30-H3W est conçu comme un analyseur portable et prend en charge le fonctionnement sur batterie lithium ainsi que l'alimentation CA 100–240 V.

Quelles industries peuvent utiliser le KS30-H3W ?

Les utilisateurs typiques comprennent les services publics d'électricité, les fabricants d'appareillages de commutation, les sociétés de test électrique, les entrepreneurs de maintenance et d'autres organisations impliquées dans l'inspection des appareillages de commutation écologiques.
