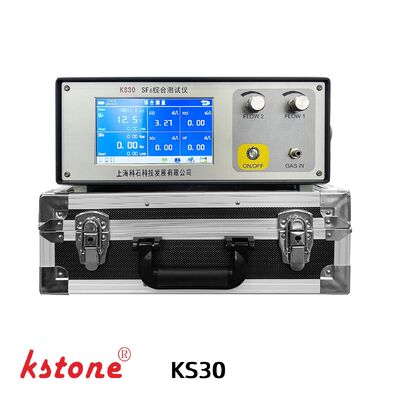

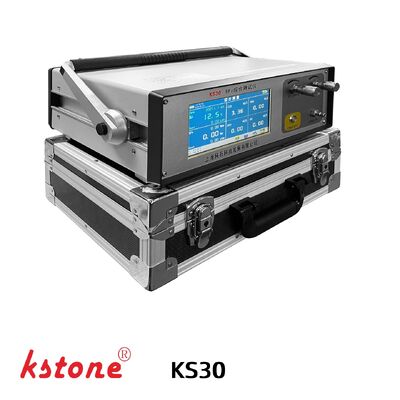

Analyseur de gaz SF6 modulaire personnalisable avec une plage de point de rosée de -80°C à +20°C pour une analyse multiparamétrique intégrée
| Lieu d'origine | Shanghai |
|---|---|
| Nom de marque | KSTONE |
| Certification | ISO9000 |
| Numéro de modèle | KS30 |
| Document | KS30 SF6 ANALYZER.pdf |
| Quantité de commande min | 1 |
| Prix | $10000-15000 |
| Détails d'emballage | Boîte en bois de carton |
| Délai de livraison | 15 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 1000 unités par an |
Détails sur le produit
| Gamme de points de rosée | -80°C à +20°C | Unités prises en charge | Point de rosée, ppmv, etc. |
|---|---|---|---|
| Précision | ±1°C | Résolution | 0,1°C / 0,1 ppm |
| Mettre en évidence | Analyseur de gaz SF6 modulaire,testeur de gaz SF6 personnalisable,analyseur SF6 avec point de rosée |
||
Description de produit
Analyseur complet SF6 série KS30
L'analyseur complet SF6 série KS30 est un système d'analyse de gaz multifonction modulaire conçu pour les tests de qualité du gaz SF6 dans les applications d'énergie électrique. L'instrument intègre la mesure de l'humidité SF6, l'analyse de la pureté SF6 et la détection des gaz de décomposition SF6 dans une seule plate-forme portable.
La plupart des modèles KS30 sont des configurations modulaires personnalisées. Shanghai Kstone propose des solutions sur mesure en fonction des différentes exigences des clients et scénarios d'application.
En tant que société de rédaction participante aux normes de l'industrie électrique chinoise DL/T 1366-2023 (gaz SF6 pour équipements électriques) et DL/T 1353-2024 (spécifications techniques pour les systèmes de manutention SF6), la série KS30 est conçue pour répondre aux exigences pratiques de la maintenance SIG, de la mise en service des sous-stations et de la gestion de la qualité du gaz SF6.
Fonctions principales
Mesure de l'humidité SF6
- Test du point de rosée
- conversion ppmv
- Analyse de l'humidité des traces
- Surveillance de l'humidité des gaz SIG
Analyse de pureté SF6
- Test de concentration en SF6
- Vérification de la qualité du gaz
- Inspection de réception du nouveau gaz
- Analyse de gaz mélangés
Détection de gaz de décomposition SF6
- Surveillance du SO2
- Détection H2S
- Analyse du CO
- Détection HF
- Évaluation de la décomposition de l'arc
Spécifications techniques
Analyse d'humidité SF6
| Article | Spécification |
|---|---|
| Plage de point de rosée | -80°C à +20°C |
| Unités prises en charge | Point de rosée, ppmv, etc. |
| Précision | ±1°C |
| Résolution | 0,1°C / 0,1 ppm |
| Débit de gaz | 0,25-0,35 L/min |
| Débitmètre | Débitmètre massique électronique |
| Mesure de pression | 0-1,0 MPa |
| Protection de la sonde | Filtre fritté en acier inoxydable |
Temps de réponse
| Condition | Temps de réponse |
|---|---|
| +20 -> -20°C Td | 5 s [63 %], 45 s [90 %] |
| -20 -> -60°C TD | 10 s [63 %], 240 s [90 %] |
Analyse de pureté SF6
| Article | Spécification |
|---|---|
| Plage de mesure | 0-100% SF6 |
| Précision et répétabilité | ±0,1% |
| Temps de réponse | 30 s |
| Influence du flux | Indépendant du débit de gaz |
Analyse des gaz de décomposition SF6
| Gaz | Gamme | Précision |
|---|---|---|
| H2S | 0-200 ppm | ≤±0,5 % |
| SO2 | 0-100 ppm | ≤±0,5 % |
| CO | 0-1000 ppm | ≤±0,5 % |
| HF | 0-10 ppm | ≤±0,5 % |
Paramètres supplémentaires
| Article | Spécification |
|---|---|
| Sensibilité | 0,1 ppm |
| Répétabilité | ≤±1% |
Spécifications générales
| Article | Spécification |
|---|---|
| Alimentation | 220 VCA ±10 %, 50 Hz |
| Fonction de la batterie | Double usage AC/DC avec protection contre les surcharges |
| Fonctionnement continu | ≥5 heures |
| Température de stockage | -40°C à +70°C |
| Température de fonctionnement | -30°C à +60°C |
| Plage de pression | 0-20 bars |
| Stockage des données | 200 enregistrements |
| Interface de sortie | USB1.1 |
| Logiciel | Logiciel de gestion standard avec impression de rapports |
| Outils supplémentaires | Boîte à outils de conversion d'humidité |
| Dimensions | 132*283*308mm |
Sélection du modèle de la série KS30
| Modèle | Pureté | Point de rosée | SO2 | H2S | CO | HF | Récupération de gaz |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R-* | ✔ |
Description de l'interface de l'instrument
| Non. | Fonction |
|---|---|
| 1 | Zone d'affichage du point de rosée |
| 2 | Zone d'affichage de la pureté |
| 3 | Lecture du CO |
| 4 | Lecture SO2 |
| 5 | Lecture H2S |
| 6 | Clé de retour |
| 7 | Clé de stockage |
| 8 | Touche d'impression |
| 9 | Clé de nettoyage |
| 10 | Clé d'étalonnage |
| 11 | Température et humidité ambiantes |
Principales fonctionnalités
Conception de personnalisation modulaire
La plupart des modèles KS30 prennent en charge une configuration modulaire flexible en fonction des exigences du projet.
Analyse multiparamétrique intégrée
Combine les tests d'humidité, de pureté et de gaz de décomposition dans un seul instrument portable.
Capteurs de haute précision
Utilise des capteurs importés de haute précision avec une excellente stabilité et répétabilité.
Conception de terrain portable
Structure compacte adaptée aux sous-stations SIG et aux opérations de maintenance sur site.
Contrôle électronique du débit massique
Le débitmètre massique électronique intégré garantit un échantillonnage de gaz stable et précis.
Gestion intelligente des données
Prend en charge le stockage de données, l'exportation USB et l'impression de rapports.
Fonction de récupération de gaz en option
Certains modèles prennent en charge la fonction intégrée de récupération du gaz SF6 pour un fonctionnement respectueux de l'environnement.
Scénarios d'application
Industrie de l’énergie électrique
- Mise en service SIG
- Entretien des disjoncteurs
- Inspection de la qualité du gaz SF6
- Entretien des sous-stations
Gestion du gaz SF6
- Nouveaux tests d’acceptation de gaz
- Évaluation des gaz recyclés
- Surveillance de l'épuration du SF6
- Inspection des bouteilles de gaz
Entretien préventif
- Évaluation de l’état de l’isolation
- Surveillance de la décomposition de l'arc
- Diagnostic des défauts
- Maintenance conditionnelle
FAQ
Quels paramètres le KS30 peut-il analyser ?
Le KS30 peut mesurer le point de rosée du SF6, la pureté du SF6 et les gaz de décomposition, notamment le SO2, le H2S, le CO et le HF, selon la configuration du modèle.
Le KS30 est-il personnalisable ?
Oui. La plupart des modèles KS30 sont des systèmes modulaires personnalisés conçus selon les exigences du client.
L'instrument prend-il en charge la récupération de gaz ?
Certains modèles KS30-R prennent en charge la fonctionnalité intégrée de récupération de gaz SF6.
L'analyseur est-il adapté aux sous-stations SIG ?
Oui. La série KS30 est spécialement conçue pour les applications d'inspection SIG et de maintenance de l'énergie électrique.
Les données de mesure peuvent-elles être exportées ?
Oui. L'analyseur prend en charge l'exportation de données USB, l'impression de rapports et le stockage de données interne.
L'analyseur inclut-il un logiciel de gestion ?
Oui. Un logiciel de gestion standard avec des outils d'impression de rapports et de conversion d'humidité est inclus.
Alternative à DILO3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
Mesure de pureté |
✓ |
✓ |
✓ |
|
Mesure d'humidité |
✓ |
✓ |
✓ |
|
Mesure du SO₂ |
✓ |
✓ |
✓ |
|
H₂S |
✓ |
✓ |
✓ |
|
CO |
✓ |
✓ |
✓ |
|
HF |
× (Personnalisable disponible) |
✓ |
✓ |
|
Récupération de gaz |
×(Personnalisable disponible) |
×(Personnalisable disponible) |
✓ |
|
|
|
|
|
|
Mesure de pureté SF6 |
|
|
|
|
Plage de mesure |
0~100 vol.% |
0~100 vol.% |
0~100 vol.% |
|
Précision de mesure |
±0,1 % en volume |
±0,1 % en volume |
±0,5 vol.% |
|
Point de rosée Mesures |
|
|
|
|
Plage de mesure |
-80 ~ +20°C Point de rosée |
-80 ~ +20°C Point de rosée |
-60 ~ +20°C Point de rosée |
|
Précision de mesure |
±1 ℃ |
±1 ℃ |
±2℃(>-40℃)/ ±3℃(< -40℃) |
|
SO₂Mesure |
|
|
|
|
Plage de mesure |
0~100 ppm |
0~100 ppm |
0~100 ppm |
|
Précision de mesure |
≤ ± 0,5 % FS |
≤ ± 0,5 % FS |
≤ ± 2 % FS |
|
H₂S Mesures |
|
|
|
|
Plage de mesure |
0~200 ppm |
0~200 ppm |
0~100 ppm |
|
Précision de mesure |
≤ ± 0,5 % FS |
≤ ± 0,5 % FS |
≤ ± 2 % FS |
|
COMesures |
|
|
|
|
Plage de mesure |
0~1 000 ppm |
0~1 000 ppm |
0~500 ppm |
|
Précision de mesure |
≤ ± 0,5 % FS |
≤ ± 0,5 % FS |
≤ ± 2 % FS |
|
HFMesures |
|
|
|
|
Plage de mesure |
/ |
0~10 ppm |
0~10 ppm |
|
Précision de mesure |
/ |
≤ ± 0,5 % FS |
≤ ± 10 % FS |
|
|
|
|
|
|
Débit de gaz |
0,25 ~ 0,35 L/min |
0,25 ~ 0,35 L/min |
20 L/h (SF6)≈ 0,33 L/min |
|
Pression de gaz d'entrée admissible |
|
|
|
|
Stockage des données |
200 unités |
200 unités |
500 unités |
|
Interface de données |
USB |
USB |
USB/LAN/WLAN |
|
Température de fonctionnement |
-30°C~+60°C |
-30°C~+60°C |
-10 °C ～ +50 °C |
Pourquoi travailler avec KSTONE
- Fabricant professionnel d'équipements de détection de gaz
- Expérience approfondie des applications CVC et SF6
- Assistance OEM et solutions personnalisées
- Réponse technique rapide
- Qualité de produit stable de qualité industrielle
- Expérience d'exportation B2B mondiale
Contactez-nous dès aujourd'hui pour connaître les tarifs de l'analyseur complet SF6 de la série KS30, les fiches techniques et les solutions personnalisées.
