Domaine d'application
Le "C4" spécifié dans le présent manuel désigne les gaz mélangés au C4, dont la proportion de C4 est généralement inférieure à 10%. La pompe à vide configurée dans ce dispositif est uniquement destinée à évacuer la conduite de l'équipement;une unité de vide plus grande peut être configurée si nécessaire.
Ce dispositif est adapté à la récupération, à la purification et au remplissage de gaz mélangés de C4 dans les bureaux d'alimentation électrique, les centrales électriques, les sous-stations de transmission, les usines de fabrication de commutateurs haute tension,les instituts de recherche en électricitéIl est particulièrement applicable à l'installation et à la maintenance sur site de SIG 110KV ∼ 550KV (commutateurs isolés au gaz).
I. Normes de référence de conception et de fabrication
- Conditions techniques relatives au dispositif de récupération des gaz d'hexafluorure de soufre DL/T 662-2009
- Spécification technique pour le dispositif de récupération, de remplissage et de traitement SF6 Q/GDW 470-2010
- L'hexafluorure de soufre industriel est utilisé dans le traitement de l'eau
- Exigences en matière de sécurité pour les pompes à vide GB 22360-2008
- Pour les appareils de traitement des eaux usées
- Acoustique Détermination des niveaux de puissance sonore des sources sonores à l'aide de la pression acoustique Méthode simple à l'aide d'une surface de mesure enveloppante sur un plan réfléchissant GB/T 3768-1996
- Plaques de nom GB/T 13306-2011
- Conditions techniques générales relatives à l'emballage des produits mécaniques et électriques GB/T 13384-2008
- Code de conception pour la distribution d'équipements électriques pour l'équipement électrique général GB 50055-2011
- Exigences de sécurité pour les équipements électriques destinés à la mesure, au contrôle et à l'usage en laboratoire Partie 1: Exigences générales GB 4793.1-1995
- Équipement électrique des machines industrielles Partie 1: Conditions techniques générales GB 5226.1-2008
- Indicateurs graphiques pour l'emballage, le stockage et le transport
II. Principales fonctions et caractéristiques
Fonctions générales
L'appareil prend en charge le pompage sous vide, la mesure du vide, la récupération du C4, le chargement du C4 et le stockage du C4.
Système de récupération
- Composant principal: compresseur haute pression sans huile, avec conception structurelle refroidie par air pour l'ensemble du système.
- Dispositifs de protection: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
Système de pompage sous vide
- Type de pompe: pompe à vide à palettes directement connectées, de petite taille, sans fumée/gouttes/fuites d'huile et un vide final de 10 Pa.
- Dispositif anti-retour d'huile: empêche l'huile de la pompe de retourner dans l'appareil de commutation en cas de coupure ou d'arrêt soudains de l'alimentation.
- Vacuomètre: Vacuomètre numérique de haute précision pour une mesure précise du vide, facile à utiliser.
- Applications: évacuation du dispositif lui-même, activation sous vide des filtres et évacuation de l'équipement électrique (unité de vide plus grande en option).
Système de purification
- Filtres: Filtre à poussière, filtre de séchage et filtre de décomposition importé de haute précision, contrôlant la taille des particules de poussière gazeuse inférieure à 1 μm et la teneur en humidité inférieure à 40 ppm.
- Technologie de régénération: régénération par activation du chauffage sous vide, permettant au système de séchage de se régénérer de manière autonome sans démontage ni remplacement de l'élément filtrant.
Système de charge
Prend en charge le remplissage de gaz C4 via l'équilibrage de pression ou la pressurisation par compression, les utilisateurs pouvant choisir en fonction des conditions réelles.
Système de commande électrique
- Composants: composants électriques de marque dotés de fonctions de protection contre le changement de séquence de phase, les fuites, la perte de phase, la surchauffe et les relais thermiques.
- Conception: contrôle de liaison en plusieurs étapes pour prévenir les dommages causés par un mauvais fonctionnement de l'équipement; protection personnalisée de la séquence de phase avec une tension de résistance de 500 V pour une fiabilité élevée.
Système de sécurité
- Dispositifs de protection à triple pression pour prévenir les explosions et les dommages.
- Mise à la terre: équipée de boulons de mise à la terre de sécurité pour faciliter la mise à la terre.
- Structure: Conception de boîte fermée pour isoler les opérateurs des machines internes, offrant une protection contre la poussière, l'eau et la réduction du bruit.
Système de pipelines
- Pièces: Pièces en cuivre rouge de haute qualité d'une épaisseur de paroi ≥ 1,6 mm, disposées horizontalement et verticalement.
- Connexions: connecteurs en cuivre rouge utilisés pour le soudage à tous les virages et joints (pas de simples virages étirés), avec soudage imprégné d'argent pour une résistance et une ténacité élevées, garantissant aucune fuite.
Système de stockage
- Réservoirs de stockage de gaz: conçus, fabriqués et testés selon les récipients à pression en acier de type GB 150, chacun portant un numéro de certificat unique délivré par les autorités nationales.
- Accessoires: manomètres de pression standard et affichage numérique de la pression C4.
Système de fonctionnement

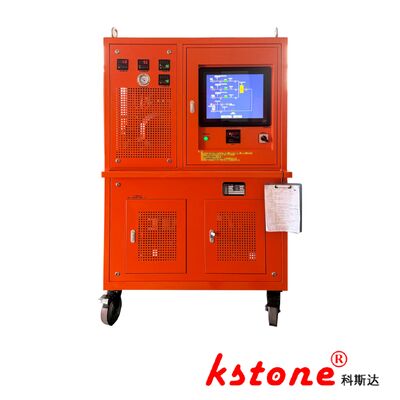

- Contrôle: Automatisation PLC complète avec écran tactile couleur de 15 pouces.
- Interface: interface graphique de fonctionnement avec des schémas schématiques intégrés du processus de récupération,support de fonctionnement automatique à une touche et de fonctionnement manuel en cliquant sur les graphiques de l'appareil dans le schéma.
- Sécurité: Protection complète contre les dysfonctionnements, avec indication de défaut en temps réel et conseils de dépannage; mode chinois disponible.
-
C4 Diagramme du système du dispositif de récupération automatique

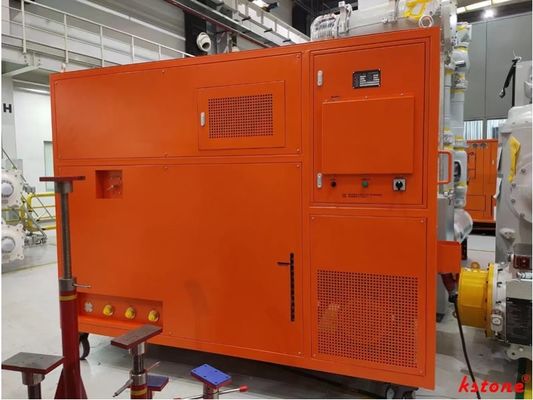

- Structure: toute la machine est équipée d'une coque de protection métallique fermée, avec des portes et fenêtres de maintenance réservées.Des roues universelles de grand diamètre sont installées en bas pour faciliter le mouvementLes poignées de levage amovibles sont montées sur les quatre coins du haut pour un levage pratique.
III. Paramètres de performance du dispositif
| Le type |
Appareils à haute pression, refroidis à l'air, mobiles |
| Récupération |
- Pression initiale: 0 à 5 MPa
- pression finale (résiduelle): ≤-0,1 MPa
- Dépouillement du compresseur principal (mains sans huile): 30 m3/h |
| Chargement |
- Pression de charge: -0,1 à 0,8 MPa
- Vitesse de charge moyenne: ≥ 10 m3/h |
| Pompage sous vide |
- Taux de pompage: 63 m3/h
- Marque: Laifushi |
| Taux annuel de fuite |
≤ 0,5% |
| Qualité des gaz C4 |
- Humidité: ≤ 40 ppmV
- teneur en huile: aucune
- Taille des particules de poussière: ≤ 0,2 μm |
| Contenant de stockage |
- Mode de stockage: gazeux
- Volume: 400 litres (personnalisable) |
| Mesure du vide |
Électromètre numérique électronique |
| Filtre de séchage |
Rechargeable et régénérable |
| Mode de fonctionnement |
Automatique, avec écran tactile de 15 pouces ou plus |
| Énergie électrique |
3 Φ à trois phases 380 V/50 Hz |
| Le bruit |
Le niveau d'éclairage doit être supérieur ou égal à: |
| Spécification de l'interface |
DN20 |
1Les pièces détachées et outils principaux:
| Numéro de série. |
Nom |
Spécification du modèle |
Quantité |
| 1 |
Tubes à gaz à haute pression |
tuyau en caoutchouc DN20 de 10 m, avec connecteurs auto-collants DN20 aux deux extrémités |
1 pour cent |
| 2 |
Tubes pour conserves à haute pression |
Blindé DN8, 5m, avec soupape à bille, connecteur de cylindre standard chinois et adaptateur de dispositif de récupération. |
1 pour cent |
| 4 |
Télécommandes |
Cable d'alimentation en cuivre à 4 cœurs (10 m, diamètre du fil configuré en fonction de la puissance du dispositif) |
1 série |
| 5 |
Outils spéciaux |
1×DN20 clé, 1×M36×2 fil mâle à M20×1,5 adaptateur de fil femelle |
1 série |
| 6 |
Boîte à accessoires |
Pour clés, connecteurs, etc. |
1 pour cent |
2Paramètres de performance des principaux composants
| Composant |
Paramètres |
Valeur |
| Compresseur SF6 |
- Type: lubrification sans huile, refroidie à l'air
- Le déplacement théorique: 30 m3/h
- Pression maximale de décharge: 5 MPa
- Pression de décharge admissible: 4,7 MPa
- Pression minimale d'aspiration: 53 kPa
- Pression maximale d'aspiration: 0,2 MPa
- Température maximale de décharge: 130°C
- Puissance: 11 kW
- L'alimentation électrique: 3 Φ 380 V 50 Hz |
- Je ne sais pas. |
| Pompes à vide directement connectées (Laifushi) |
- Taux de pompage: 63 m3/h
- Vacuum ultime: ≤ 10 Pa
- Lubrifiant: PRO100
- Puissance: 2,2 kW
- L'alimentation électrique: 3 Φ 380 V 50 Hz |
- Je ne sais pas. |
| Contenant (acier au carbone domestique) |
- Catégorie: classe II
- Pression de conception: 5 MPa
- Température de conception: 100°C
- Le volume: 400 litres |
- Je ne sais pas. |
| Vacuumomètre numérique |
Le secteur privé |
- Je ne sais pas. |
| Ventilateur |
TONE américain |
- Je ne sais pas. |
| Compresseur à vide |
Le secteur privé |
20 m3/h |
| PLC |
Je suis Yiwei. |
- Je ne sais pas. |
| Écran tactile |
Conditions de travail de Kunlun |
- Je ne sais pas. |
3m-novec-4710-gaz isolant
Je suis...- Une introduction
3MTMNovecTM4710 Le gaz isolant est une alternative durable à l'hexafluorure de soufre (SF)6) pour les équipements électriques
Il offre d'excellentes propriétés diélectriques, un large éventail de fonctions
températures et réductions significatives des impacts environnementaux par rapport à la SF6Le gaz Novec 4710 n' est pas...
Il est très inflammable et présente une large marge de sécurité pour les travailleurs lorsqu'il est utilisé comme il est conçu pour les applications prévues.
SF6L'alternative a également des propriétés environnementales importantes telles qu'un faible potentiel de réchauffement climatique (PGM) lorsque
Le gaz Novec 4710 sous sa forme pure a un potentiel de dégradation de l'ozone de zéro.
résistance diélectrique deux fois supérieure à SF6à une pression donnée.
Je vous en prie.Le 20 décembre 2022, 3M a annoncé qu'elle cesserait la production de 58 produits de substances per/polyfluoroalkyles (PFAS), dont le perfluoroisobutyronitrile (Les États membres peuvent prévoir des mesures de prévention et de répression en vue de lutter contre la pollution atmosphérique.) et la perfluoropentane (C5F10, 3M Novec 5110), d'ici à la fin de 2025, pour réduire ou éliminer l'impact des PFAS sur le climat, l'environnement et la santé écologique.
KSTONEest une entreprise de premier plan en Chine qui développe des instruments et des équipements liés au C4 et au C5 et coopère avec 3M et des fabricants chinois de C4 ou de C5;
