SF6 N2 C4F7N Système de mélange de gaz Appareil de mélange industriel

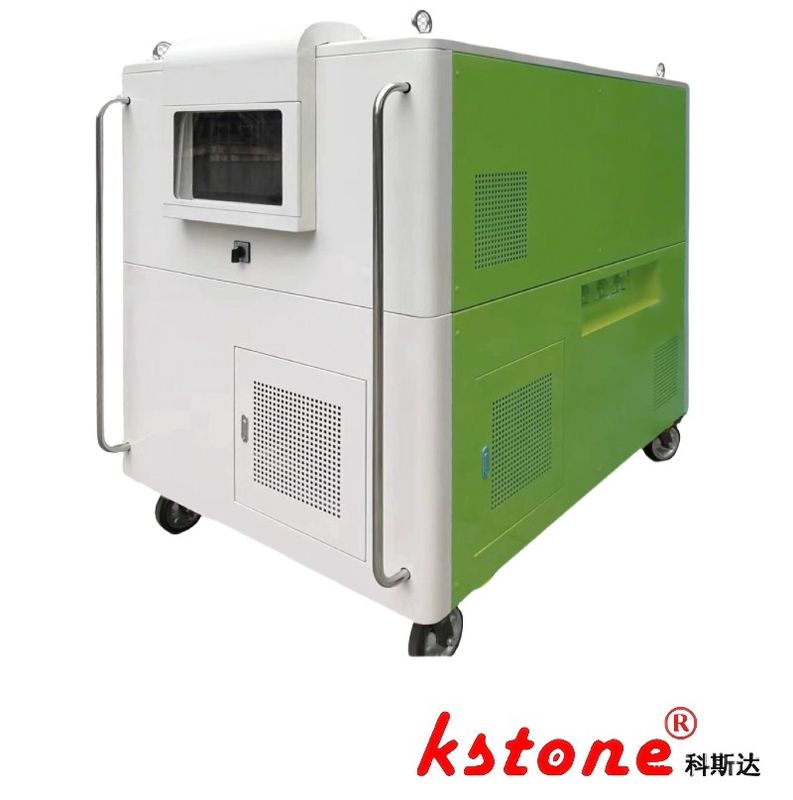

Image Grand : SF6 N2 C4F7N Système de mélange de gaz Appareil de mélange industriel

Détails sur le produit:

Lieu d'origine:	Je suis à Shanghai.
Nom de marque:	KSTONE
Certification:	ISO9000
Numéro de modèle:	Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respe

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	$2000-$100000
Détails d'emballage:	Carton / boîte en bois
Délai de livraison:	60 jours
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100

Contact

Description de produit détaillée

Capacité de mélange nominale:	10 nm³ / h	Mélanges de gaz applicables:	SF6 / N2, SF6 / CF4, C4F7N / CO2, etc.
Système de contrôle:	Basé sur les PLC avec interface à écran tactile	Précision de filtration:	0,1 μm (particules) / 3 ppm (humidité)
Dimensions (L × W × H):	Pour les véhicules à moteur à combustion	Alimentation électrique:	3φ 380V 50Hz, total 15,4 kW
Mettre en évidence:	Système de mélange de gaz SF6 , Système de mélange de gaz C4F7N , Dispositif de mélange de gaz SF6

Système de mélange de gaz KSLF-28/30WY20/NZ SF6/N2/C4F7N Solution de mélange

Vue d' ensemble du système

étoileest un fabricant recommandé d'équipements à gaz mixte pour le réseau public chinois, conformément au document 2022 (290).

Cette unité de mélange de gaz de qualité industrielle est conçue pour le gonflement du mélange SF6/N2, pour des applications telles que le mélange SF6/CF4, SF6/AIR et C4F7N/CO2.Il est optimisé pour les initiatives environnementales de l'Etat.Le dispositif intègre des fonctions de pompage sous vide, de mélange de gaz précis et de charge via un système de compresseur à piston, un module de filtration,et soupapes de commande intelligentes.

Tableau de configuration technique

Composant	Compresseur SF6	Compresseur de N2	Compresseur à charge de gaz mixte
Le type	Piston refroidi par air	Piston refroidi par air	Piston refroidi par air
Taux de débit théorique	14 m3/h	14 m3/h	30 m3/h
Max. Pression de décharge	2 MPa	2 MPa	5 MPa
Pression de travail admissible	1 MPa	1 MPa	1 MPa
Plage de pression d'aspiration	Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.	Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.	Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.
Température de décharge maximale	130°C	130°C	130°C
Système de lubrification	Ne contenant pas d'huile	Ne contenant pas d'huile	Ne contenant pas d'huile
Classification de la puissance	2.2 kW (3 Φ 380V 50 Hz)	2.2 kW (3 Φ 380V 50 Hz)	11 kW (3Φ 380V à 50 Hz)
Pompes à vide	Taux de pompage de 54 m3/h	-	-
Le vide ultime	≤ 10 Pa (lubrifiée à l'huile PRO-200)	-	-

Capacités opérationnelles

Précision de mélange des gaz: tolérance du rapport 3: 7 SF6/N2 à ± 0,5%
Applications environnementales: Prend en charge les mélanges de gaz à bas GWP pour les interrupteurs SIG
Fonctions du système: pompage sous vide (≤ 10 Pa), mélange dynamique de gaz, charge sous haute pression (jusqu'à 5 MPa)

Spécifications de l'équipement

Paramètre	Spécification
Code type	Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respectent les règles en vigueur.
Capacité de mélange nominale	10 Nm3/h
Mélanges de gaz applicables	SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Système de contrôle	Basé sur un PLC avec interface tactile
Précision de filtration	0.1 μm (particules) / 3 ppm (humidité)
Dimensions (L × W × H)	Pour les véhicules à moteur à combustion
Énergie	3Φ 380V 50Hz, au total 15,4 kW
