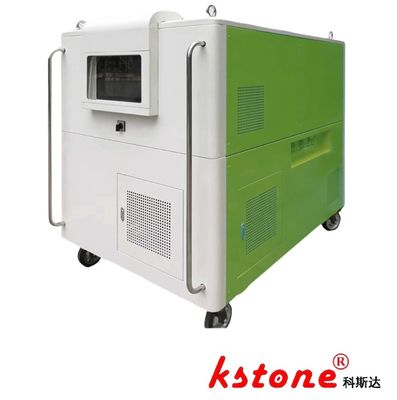

SF6 N2 C4F7N Système de mélange de gaz Appareil de mélange industriel

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
Lieu d'origine Je suis à Shanghai.
Nom de marque KSTONE
Certification ISO9000
Numéro de modèle Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respe
Quantité de commande min 1
Prix $2000-$100000
Détails d'emballage Carton / boîte en bois
Délai de livraison 60 jours
Conditions de paiement T/T
Capacité d'approvisionnement 100

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Mettre en évidence

Système de mélange de gaz SF6

,

Système de mélange de gaz C4F7N

,

Dispositif de mélange de gaz SF6
Laisser un message
Description de produit
Système de mélange de gaz KSLF-28/30WY20/NZ SF6/N2/C4F7N Solution de mélange

Vue d' ensemble du système

étoileest un fabricant recommandé d'équipements à gaz mixte pour le réseau public chinois, conformément au document 2022 (290).


Cette unité de mélange de gaz de qualité industrielle est conçue pour le gonflement du mélange SF6/N2, pour des applications telles que le mélange SF6/CF4, SF6/AIR et C4F7N/CO2.Il est optimisé pour les initiatives environnementales de l'Etat.Le dispositif intègre des fonctions de pompage sous vide, de mélange de gaz précis et de charge via un système de compresseur à piston, un module de filtration,et soupapes de commande intelligentes.

Tableau de configuration technique

Composant Compresseur SF6 Compresseur de N2 Compresseur à charge de gaz mixte
Le type Piston refroidi par air Piston refroidi par air Piston refroidi par air
Taux de débit théorique 14 m3/h 14 m3/h 30 m3/h
Max. Pression de décharge 2 MPa 2 MPa 5 MPa
Pression de travail admissible 1 MPa 1 MPa 1 MPa
Plage de pression d'aspiration Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure. Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure. Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.
Température de décharge maximale 130°C 130°C 130°C
Système de lubrification Ne contenant pas d'huile Ne contenant pas d'huile Ne contenant pas d'huile
Classification de la puissance 2.2 kW (3 Φ 380V 50 Hz) 2.2 kW (3 Φ 380V 50 Hz) 11 kW (3Φ 380V à 50 Hz)
Pompes à vide Taux de pompage de 54 m3/h - -
Le vide ultime ≤ 10 Pa (lubrifiée à l'huile PRO-200) - -

Capacités opérationnelles

  • Précision de mélange des gaz: tolérance du rapport 3: 7 SF6/N2 à ± 0,5%
  • Applications environnementales: Prend en charge les mélanges de gaz à bas GWP pour les interrupteurs SIG
  • Fonctions du système: pompage sous vide (≤ 10 Pa), mélange dynamique de gaz, charge sous haute pression (jusqu'à 5 MPa)

Spécifications de l'équipement

Paramètre Spécification
Code type Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respectent les règles en vigueur.
Capacité de mélange nominale 10 Nm3/h
Mélanges de gaz applicables SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Système de contrôle Basé sur un PLC avec interface tactile
Précision de filtration 0.1 μm (particules) / 3 ppm (humidité)
Dimensions (L × W × H) Pour les véhicules à moteur à combustion
Énergie 3Φ 380V 50Hz, au total 15,4 kW
