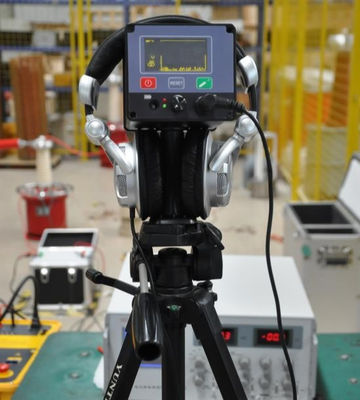

Isolateur en direct haute tension détecteur à ultrasons à décharge partielle double capteur ODM

  • High Voltage Live Insulator Partial Discharge Ultrasonic Detector Dual Sensor ODM [KS9001]
Lieu d'origine Je suis à Shanghai.
Nom de marque KSTONE
Certification ISO9000
Numéro de modèle Le numéro de série KS9001
Quantité de commande min 5
Prix $2000-$100000
Détails d'emballage Carton / boîte en bois
Délai de livraison 7 à 10 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement 1000

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Fréquence centrale 40 kHz ± 2Hz Sensibilité Tension: AC10KV Distance18mac35kV Distance 25mac 110kV Distance 50m AC220-500KV Distance 50m
Tension de fonctionnement 7.4V (batteries lithium-ion * 2pcs) Dimension 250 * 125 * 140 mm
Laser Divergence degré de faisceau lumineux: 0,4 mard Power: ≤ 50mwdimension: 16 * 0mm capteur à haute fréquence Capacité centrale (CO): 2500 ± 20% PF
Mettre en évidence

Détecteur à ultrasons à décharge partielle haute tension

,

Détecteur à ultrasons à décharge partielle ODM

,

Détecteur de décharge partielle à double capteur ODM
Laisser un message
Description de produit

KS9001 6-500kV Testeur d'isolateur en direct Détection de décharge partielle et de couronne avec pointe laser

Dans les réseaux de distribution haute tension, il provoque généralement des pannes de flashover, de mise à la terre ou d'explosion de porcelaine à cause de la dégradation des isolants.il est important de détecter et d'éliminer les défauts des isolants, pour assurer le fonctionnement sûr des lignes de transport et de distribution.



Le détecteur de défauts d'isolant KS9001 est utilisé pour localiser les défauts d'isolant dans les centrales électriques et les lignes de transmission des sous-stations en état d'alimentation ininterrompue.Il peut également être utilisé dans la détection des décharges partielles d'équipements électriques, détection de décharge corona, détection de décharge de commutateur haute tension et bientôt.



Les éléments de détection sont les suivants,



1.Flash inconnu en raison d'une défaillance des isolants actifs (démarrage et allumage à plusieurs reprises)

2.Défaillance de l'isolant composite

3.Détection des décharges d'oxydation des connecteurs HV

4.Détecter la décharge causée par une mauvaise connexion de l'interrupteur dans l'équipement HV

5.Détection de décharge de corona

6.Détection par flash de pollution



Caractéristiques

Je...Petite taille, poids léger, nouvelle et belle structure, pleine fonction, fonctionnement simple et rapide, sûr et fiable.

Je...Pour les isolants de faible valeur ou de valeur nulle, l'alarme est automatique.Il est capable de détecter l'isolant avec fuite, mais n'est pas encore décomposé à des dommages critiques.

Je...Détection à longue distance, orientation laser, positionnement précis de l'isolant détérioré et localisation spécifique de la défaillance de son équipement, le taux de précision est de 100%.

Je...Double indication de casque stéréo et écran LCD, l'effet est évident.

Je...Une forte capacité anti-interférence.

Je...Un haut degré d'intelligence:

Je...Avec fonction de verrouillage des données.

Je...Fonction sous tension (Si la tension est basse, l'instrument s'éteint automatiquement).

Je...Chargement en courant constant et arrêt automatique après charge complète.

Je...Une batterie au lithium-ion avec 1000 fois de charge, équipée d'un système de charge intelligent pour prolonger la durée de vie de la batterie.



Les spécifications

Portée: 6 à 500 kV











Unité principale

Fréquence centrale

40 KHz ± 2 Hz







Sensitivité

Mode de décharge: décharge par arc ponctuelIntervalle de décharge: 4 mm

Voltage: AC10kV distance18MAC35kV distance25MAC 110kV distance 50M AC220-500kV distance 50M

Voltage de fonctionnement

7.4V (batteries au lithium-ion*2 pièces)

Dimension

250*125*140 mm





Longueur d'onde de sortie: 650 nm



Alliages d'aluminium

Laser

Degré de divergence du faisceau lumineux: 0,4mard Puissance de sortie: ≤ 50mwDimension: 16*0mm

Vue télescopique/Gamme détachable/Tripode trou de vis de montage standard

le support





Fréquence centrale (fo): 40 kHz±2 Hz



Capteur à haute fréquence

Capacité centrale (Co): 2500 ± 20% pF





Température de fonctionnement: -20 à 60°C





Poids: 2,17 kg



Écouteurs

Impédance nominale (Z)

125Ω

Plage de fréquences

100 Hz à 10 kHz

Sensitivité

Pour les appareils à commande numérique:









Chargeur

Voltage d'entrée

AC 230V ± 10%

Fréquence d'entrée

50 Hz ± 5%

Voltage CC de sortie

DC 8,4 V

Actuel

1A

Dimension de l'emballage de l'ensemble: 470*340*420 mm

Température de fonctionnement: -30 à 60°C; Humidité: (0 à 100) % RH

Poids total de l'emballage: 7,18 kg





Unité principale *1adaptateur d'alimentation (8,4V, 1A) *1 casque *1 trépied *1chargeur de batterie pour appareil laser *1 manche *1 boîtier en plastique *1 guide de l'utilisateur *1 rapport d'essai d'usine *1
