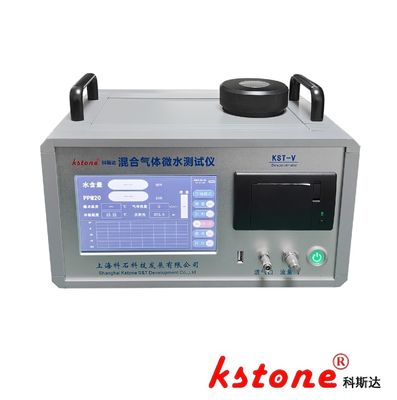

Méthode du miroir refroidi, Hygromètre portable à point de rosée, Hygromètre à point de rosée de haute précision KST-V

Méthode du miroir refroidi, haute précision, adaptée aux tests du point de rosée de N2, H2, etc. KST-V

1. Principe de fonctionnement
   Sous une certaine pression, lorsque la température est légèrement inférieure au point de rosée (la température de saturation de la vapeur d'eau dans le gaz), la vapeur d'eau dans le gaz se condense en rosée. Cela provoque une réflexion diffuse de la lumière irradiée sur la surface du miroir. Le dispositif photosensible produit une modification du signal électrique. Le circuit de détection envoie la modification du signal électrique et les données de température au système de contrôle pour analyse. Grâce à un algorithme intelligent, la valeur de la température du point de rosée du gaz mesuré est calculée et affichée (* Le point de rosée en dessous de 0°C est appelé point de givre). Le schéma du détecteur de point de rosée est présenté à la Figure 1 :

Figure 1 Schéma du détecteur de point de rosée

2. Principales spécifications techniques
